Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tipo de modelo: | Cabos CU/XLPE/SWA/PVC | Voltagem nominal: | 1kv |
|---|---|---|---|
| Isolamento: | XLPE | Condutor: | CU, Cobre |
| Armadura: | SWA, acrílico blindado com arame | Tamanhos: | 1 ~ 630 mm2 |
| Núcleos: | Núcleo 4 | Material da bainha: | PVC, PE, LSOH |
| Normas: | IEC/BS/É/VDE | Garantia: | 2 anos |
| Amostra gratuita: | Avaliável | corporaçõ: | Grupo shenghua |
| Marca: | Sh Cable | ||
| Destacar: | cabo distribuidor de corrente blindado,Cabo elétrico blindado |
||

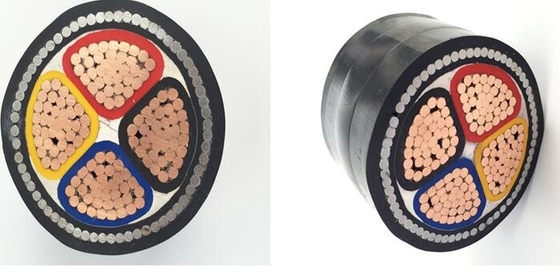

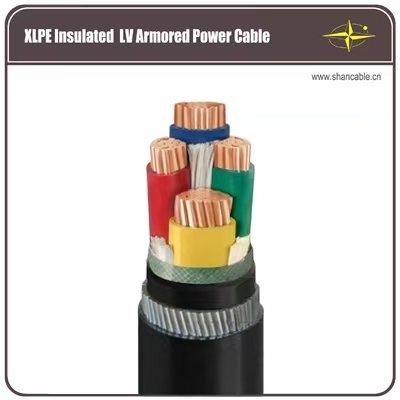

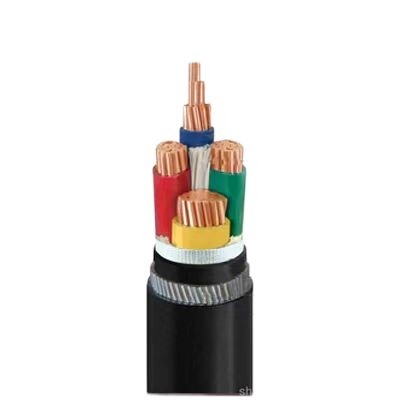

Construção
| Condutor | Condutor de cobre com cadeias compactas, classe 2 de acordo com a IEC 60228 |
| Condutor de cobre sólido circular, classe 1 de acordo com a IEC 60228 | |
| Isolamento | XLPE ((polietileno cruzado) |
| Enchimento | Preenchimento de PP |
| Faixa de embalagem | De tecido não tecido |
| Revestimento interno | PVC extrudido |
| Armadura | Fios de aço |
| Capa geral |
PVC resistente a cupins |
Aplicações
Utilizado para linhas de transmissão e distribuição de energia com tensão nominal de 35 kV e inferior.O cabo de alimentação xlpe possui não só características de excelente eletricidade, mecanismo,
resistente ao calor e ao envelhecimento, resistente ao stress ambiental e resistente à corrosão química, mas também simples
estrutura, peso leve, não restringindo a colocação da gota e permitindo altas temperaturas para trabalho a longo prazo.
Normas
Internacional: CEI 60502-2, CEI 60228
China: GB/T 12706.2-2008
Outras normas, tais comoBS,DIN e ICEA a pedido
Dados técnicos
Voltagem nominal: 0,6/1kV
Temperatura máxima do condutor: abaixo do normal (90 °C)°C), emergência (130°C) ou curto-circuito não superior a 5 s (250°C) condições.
Min. Temperatura ambiente.0°C, após a instalação e apenas quando o cabo estiver em posição fixa
Min. raio de curvatura: 20 x D.O. do cabo para cabos não blindados de núcleo único
15 x cabo O.D para cabos blindados de núcleo único
15 x O.D. de cabo para cabos não blindados multi-núcleo
12 x cabo O.D para cabos blindados multi-núcleo
Especificações
| Seção transversal do condutor |
Filamentos Não, o Dia do Diretor. |
Espessura do isolamento | Espessura do revestimento interno | Dia. de Armadura de fio | Espessura da bainha | Aproximadamente. |
Aproximadamente. Peso |
Max. DC Resistência do condutor (20 °C) | Teste de tensão AC | Classificação atual | |
| mm2 | pc/mm | mm | mm | (mm) | em kg/km | Ω /km | kV/5min | No ar (A) | No solo ((A) | ||
| 4 × 4 | 7/0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/1.04 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24 horas por dia.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | Trinta e dois.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
Somos capazes de cumprir os mais rigorosos cronogramas de entrega de acordo com cada ordem de compra.
O cumprimento do prazo é sempre a principal prioridade, uma vez que qualquer atraso na entrega do cabo pode contribuir para o atraso geral do projecto e para o excesso de custos.
O cabo é fornecido em bobinas de madeira, caixas onduladas e bobinas.
fita autoaderente e tampas de vedação não higroscópicas para proteger as extremidades do cabo da umidade.
A marcação exigida deve ser impressa com um material à prova de intempéries no exterior do tambor.
De acordo com as exigências do cliente.
