Detalhes do produto:
Condições de Pagamento e Envio:
|
| Modelo de produto: | Cabo AL/XLPE/STA | Condutor: | Alumínio |
|---|---|---|---|
| Isolamento: | XLPE | Material de armadura: | Fita de aço |
| Núcleos: | 3 núcleos | Material da bainha: | PVC, PE, LSOH |
| Certificado: | KEMA, ensaio de tipo | Padrão: | O IEC, BS, É, VDE |
| corporaçõ: | Grupo shenghua | Marca: | Sh Cable |
| Destacar: | Cabo Armado com Fita de Aço 3x300 SQMM,Cabo blindado da fita de aço,Cabo Armado YJLV22 com Fita de Aço |
||
Em ambientes industriais de alto risco — de usinas siderúrgicas a redes de energia subterrâneas —a confiabilidade elétrica impacta diretamente a continuidade operacional e a segurança. O Shanghai Shenghua Cable Group projeta resiliência de missão crítica com seu Cabo Blindado de Fita de Aço (STA) YJLV22 3x300, apresentando condutores de alumínio, isolamento XLPE e proteção tripla blindada para transmissão de energia de 35kV em condições extremas.
Os cabos blindados STA da Shenghua empregam uma arquitetura meticulosamente em camadas para superar os perigos industriais:
| Parâmetro | Especificação YJLV22 3x300 | Vantagem da Indústria |
|---|---|---|
| Tensão Nominal | 3,6kV–35kV (Um=40,5kV) | Suporta subestações de alta tensão e redes renováveis |
| Carga de Corrente | 630A+ (solo, 90°C ambiente) | 30% maior capacidade vs. cabos PVC padrão |
| Raio de Curvatura | 15 × diâmetro do cabo | Instalação mais fácil em dutos congestionados |
| Tensão de Teste | 63kV/5min (IEC 60502) | Excede as margens de segurança para tolerância a falhas |
| Faixa de Temperatura | -20°C a +90°C (fixo) | Operação ininterrupta de minas árticas a fazendas solares no deserto |

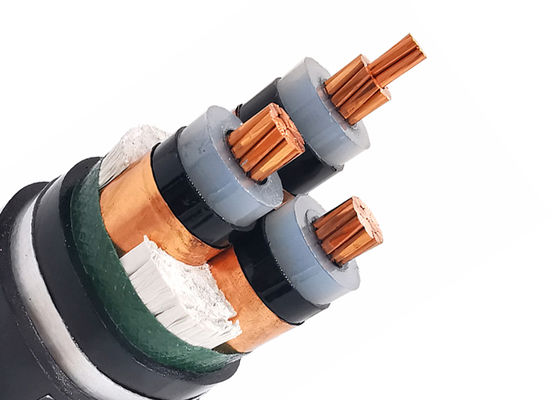

Construção
Cabo Elétrico Blindado AL/XLPE/STA/PVC
- Núcleo de alumínio nu redondo multifilar de acordo com IEC 60228
- Camada semicondutora interna
- Isolamento do núcleo XLPE
- Código de cores de acordo com HD 308 S2
- Camada semicondutora externa
- Fita semicondutora
- Tela de fita de cobre
- Enchimento
- Bainha interna de PVC
- Blindagem de fita de aço galvanizado (STA)
- Bainha externa de PVC (vermelho ou preto)
Nome do código:
YJ: Isolamento XLPE
L: Condutor de alumínio
V: Bainha de PVC
32: Blindagem de fio de aço — 3 núcleos
22: Blindagem de fita de aço — 3 núcleos
72: Blindagem de fio de alumínio — 1 núcleo
62: Blindagem de fita de aço inoxidável — 1 núcleo
ZR: Resistente a chamas
Aplicação
Usado para linha de transmissão e distribuição de energia com tensão nominal de 35kV e abaixo.
Cabo de energia de alta e média tensão para aplicação estática no solo, dentro e fora de instalações, ao ar livre, em canais de cabos, na água, em condições onde os cabos não estão expostos a maiores esforços mecânicos e tensão de tração.
Comparado com o Cabo de Energia Isolado em PVC, o cabo de energia xlpe possui não apenas características de excelente eletricidade, mecanismo, resistência ao calor e ao envelhecimento, resistência ao estresse ambiental e resistência à corrosão química, mas também estrutura simples, peso leve, sem restrição por queda de instalação e alta tolerância à temperatura para trabalho a longo prazo.
| Cabo de Energia MV (11kv 15kv 33kv) | ||
| Modelo e Descrição Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | Nº de Núcleos | Área da seção transversal do condutor (mm2) |
| isolamento xlpe | 1 núcleo 3 núcleos | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm quadrados |
| Núcleo de Cu | ||
| YJV, N2XSY; cabo de energia com bainha de PVC | ||
| YJV22; cabo de energia blindado com fita de aço, com bainha de PVC | ||
| YJV32,YJV42; cabo de energia blindado com fio de aço, com bainha de PVC | ||
| Núcleo de Al | ||
| YJLV, NA2XSY; cabo de energia com bainha de PVC | ||
| YJLV22; cabo de energia blindado com fita de aço, com bainha de PVC | ||
| YJLV32,YJLV42; cabo de energia blindado com fio de aço, com bainha de PVC | ||
Padrão
Internacional: IEC 60502, IEC 60228
China: GB/T 12706
Outros padrões como BS, DIN e ICEA sob consulta
Dados técnicos:
Temperatura Máxima do Condutor: em condições normais (90 OC), de emergência (130OC) ou curto-circuito não superior a 5 s (250℃).
Temperatura Ambiente Mínima. 0 OC, após a instalação e somente quando o cabo estiver em uma posição fixa
Raio de Curvatura Mínimo: 15 x diâmetro externo do cabo para um único núcleo
12 x diâmetro externo do cabo para vários núcleos
| Tensão de teste | 6 / 10 kV | [kV] | 21 / 5 min. |
| 12 / 20 kV | [kV] | 42 / 5 min. | |
| 18 / 30 kV | [kV] | 63 / 5 min. | |
| Faixa de temperatura | em movimento | -5°C até +70°C | |
| fixo | -20°C até +70°C | ||
| Temperatura de operação | curto-circuito | °C | 250 |
| Tempo de curto-circuito | máx. | [seg] | 5 |
| Raio de curvatura | mín. | x diâmetro | 15 |
| Inflamabilidade | padrão | EN 60332-1-2 |
Certificado
ISO,CE, KEMA ,IEC, RoHS, CCC, P3C e outros mediante solicitação
Nossos Serviços
* Somos um dos maiores fabricantes de fios elétricos e cabos de energia na China e temos mais de 20 anos de experiência em produção e marketing.
* Aceitamos OEM. O tamanho e o material do cabo são personalizados. Seu próprio logotipo e design são bem-vindos. Produziremos de acordo com sua exigência e descrição;
* Por favor, envie-nos uma consulta para obter mais informações sobre os produtos e nós lhe daremos um feedback em 12 horas.
Perguntas frequentes
1. Envio: Por mar ou ar devido ao peso pesado. As amostras serão enviadas por DHL, Fedex. etc
2. Pagamento: Aceitamos T/T, L/C, basta escolher o que você gosta
3. Prazo de entrega: Geralmente 7~10 dias úteis após o recebimento do depósito. De acordo com a quantidade.
4. MOQ: Geralmente nosso MOQ é de 1000 metros. amostras abaixo de 20 centímetros podem ser fornecidas livremente.
