Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do Produto: | MV Armored Cable | Isolamento: | XLPE |
|---|---|---|---|
| Armadura: | Faixa de aço, fio de aço | Condutor: | Alumínio de cobre |
| Núcleos: | Três Núcleos | Padrão: | O IEC, BS, É, VDE |
| Garantia: | 2 anos | amostra grátis: | Sim |
| corporaçõ: | Grupo shenghua | Marca: | Sh Cable |
| Destacar: | Cabo Elétrico Armado com Fio de Aço de 6.6KV,Cabos elétricos blindados de arame de aço |
||
Em ecossistemas industriais de alta tensão, desde fábricas de aço até parques eólicos offshore, a resiliência elétrica não é apenas crítica, é inegociável.O Shanghai Shenghua Cable Group oferece segurança de energia de missão crítica com seus cabos elétricos blindados de arame de aço (SWA)., projetado para transmissão de 6,6kV 35kV em aplicações externas, subterrâneas e industriais onde o estresse mecânico, EMI e temperaturas extremas ameaçam a continuidade operacional.
Os cabos SWA da Shenghua® implementam uma arquitetura meticulosamente em camadas para conquistar os perigos industriais:
Métricas-chave de desempenho
| Parâmetro | Cabos de 6/10 kV | Cabos de 18/30 kV |
|---|---|---|
| Tensão de ensaio | 21 kV/5 min | 63 kV/5 min |
| Radius de dobra | Diâmetro de 15 × | Diâmetro de 15 × |
| Intervalo de temperatura | -20°C a +90°C | -20°C a +90°C |
| Curto-circuito | 250°C (máximo 5 segundos) | 250°C (máximo 5 segundos) |
| Conforme a norma IEC 60502-2, GB/T 12706.2-2008, BS, DIN |
Espinhas do Poder Industrial
Redes de Energia Renovável
Infra-estruturas urbanas
Os cabos da Shenghua ultrapassam as certificações:

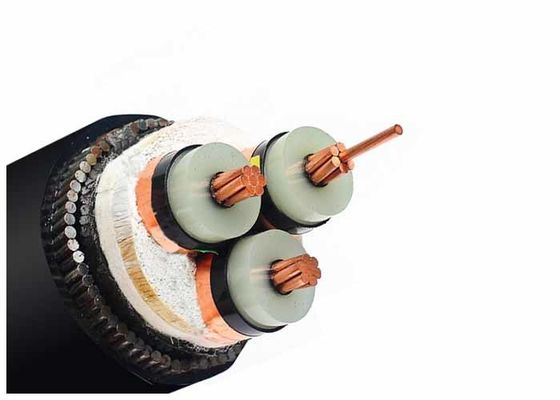

Construção
1..... de cobre nu, em filamentos
2..... camada interna de material semicondutor
3..... Isolamento do núcleo de polietileno cruzado
4..... camada exterior de material semicondutor
5..... fita semicondutora
6..... tela de fios de cobre
7..... Listas de preenchimento, fios ou papel
8..... Tela de embrulho ou retardador de chama não tecida
9..... Revestimento interno de PVC extrudido
10.... Banda blindada de aço inoxidável
11.... Envoltura geral: polivinilcloreto (PVC) ou FR-PVC, PE, LSOH
Aplicação
Utilizado em estações de transformadores, blocos de comutação, em centrais eléctricas e instalações industriais.em canais de cabo, na água, em condições em que os cabos não estejam expostos a tensões mecânicas e de tracção mais elevadas.
Normas
Internacional: CEI 60502-2, CEI 60228
China: GB/T 12706.2-2008
Outras normas, tais como BS, DIN e ICEA, mediante pedido
| Tensão de ensaio | 6 / 10 kV | [kV] | 21 / 5 minutos. |
| 12 / 20 kV | [kV] | 42 / 5 minutos. | |
| 18 / 30 kV | [kV] | 63 / 5 minutos. | |
| Intervalo de temperatura | em movimento | -20°C a +90°C | |
| fixos | -20°C a +90°C | ||
| Temperatura de funcionamento | curto-circuito | °C | 250 |
| Tempo de curto-circuito | - O máximo. | [sec] | 5 |
| Radius de curvatura | Min. | x diâmetro | 15 |
| Inflamabilidade | padrão | EN 50265-2-1 |
*) Embalagem: CUT = cabo de diferentes comprimentos no tambor ou no rolo, possível corte no comprimento desejado
MV ((6 a 35kv) Detalhes do cabo de alimentação
YJ: Isolamento XLPE
V: revestimento em PVC
32: Armaduras de arame de aço
22: Blindagem por fita de aço
72: blindagem de arame de alumínio
62: Banda de blindagem de aço inoxidável
ZR: resistente à chama
| MV ((11kv 15kv 33kv) Cabo de alimentação | ||
| Modelo e Descrição Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | Número do núcleo | Área da secção transversal do condutor ((mm2) |
| Isolamento xlpe | 1 núcleo 3 núcleos | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| Núcleo de Cu | ||
| YJV, N2XSY;cabo de alimentação revestido de PVC | ||
| YJV22; fita blindada de aço, cabo de alimentação revestido de PVC | ||
| YJV32, YJV42; fio de aço blindado, cabo de alimentação revestido de PVC | ||
| Al Core | ||
| YJLV, NA2XSY; cabo de alimentação revestido de PVC | ||
| YJLV22; fita blindada de aço, cabo de alimentação revestido de PVC | ||
| YJLV32, YJLV42; fio de aço blindado, cabo de alimentação revestido de PVC | ||
Certificado
ISO, CE, KEMA, IEC, RoHS, CCC, P3C e mais outros a pedido
Embalagem e transporte
Todos os cabos para exportação são bem embalados e protegidos por tambor de madeira ou tambor de madeira e aço.Após os tambores de cabo bem embalados enviados para o Porto MarítimoTodos os tambores de cabos são firmemente fixados por cintos de segurança para garantir que não se movam durante o transporte marítimo.O tamanho do contentor é escolhido de acordo com o peso das mercadorias carregadas no total ou conforme exigência do cliente.
Serviços
* Somos o maior fabricante de fios elétricos e cabos de alimentação na China e temos mais de 20 anos de experiência em produção e comercialização.
* Aceitamos OEM. O tamanho e o material do cabo são personalizados. O seu próprio logotipo e o seu próprio design são bem-vindos. Produziremos de acordo com a sua exigência e descrição;
* Por favor, envie-nos um inquérito para mais informações sobre os produtos e vamos dar-lhe feedback em 12 horas.
