Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do modelo: | Cabo de força blindado | Tipo de condutor: | Cobre |
|---|---|---|---|
| Tamanho: | 6~1000 mm² | Núcleo Núcleo: | 1 |
| Isolamento: | PVC | Cor da bainha: | Preto ou personalizado |
| Normas: | IEC/BS/É/VDE | Garantia: | Dois anos |
| corporaçõ: | Grupo shenghua | Marca: | Sh Cable |
| Destacar: | Cabo Elétrico Armado de Núcleo Único,Cabo Elétrico Armado de 1kV,Cabo Armado com Fita de Aço Inoxidável |
||
Alimente seus projetos com a solução blindada de 4 núcleos e 1KV da Shenghua Cable: onde durabilidade encontra sustentabilidade
Em uma era que exige infraestrutura resiliente e ecologicamente correta, Shanghai Shenghua Cable (Group) Co., Ltd. surge como líder global em soluções elétricas avançadas. Nosso Cabo Blindado com Fio de Aço (SWA) de 4 núcleos e 1KV combina proteção de nível militar com inovação ambiental — projetado para redes críticas de transmissão e distribuição de energia em todo o mundo.
Sistema de defesa de três camadas
Conformidade Global Certificada
Aderindo a:
Implantado em ambientes de alto risco:

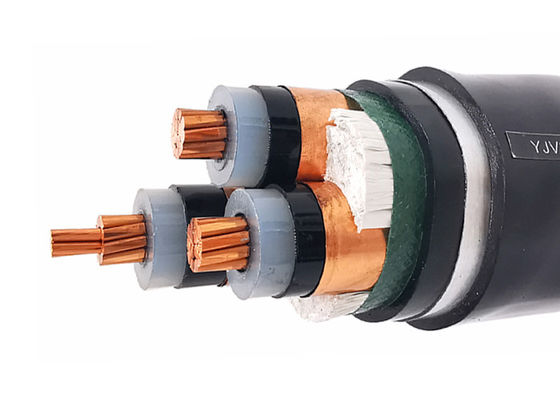

Construção
Condutor: Condutor de cobre recozido conforme IEC 60228
≤6mm2 sólido (classe 1) ou encordoado (classe 2)
＞6mm2 encordoado (classe 2)
Condutor flexível (classe 5) opcional.
Isolamento: XLPE (polietileno reticulado) com classificação de 75℃
Tela metálica opcional: Fita de cobre ou trança de fios de cobre opcional
Blindagem opcional: : Fio de alumínio ou fita de aço inoxidável para cabo de um núcleo, fio de aço ou fita de aço para cabo de vários núcleos
Bainha: PVC ou FR-PVC tipo ST2 para IEC 60502, preto ou vermelho ou personalização
Aplicações
Este produto é aplicável ao roteamento fixo na rede de distribuição de energia ou ao equipamento industrial com tensão nominal de frequência de energia de 1kV e abaixo.
Para instalação em ambientes internos e externos. Capaz de suportar certa tração durante a instalação, mas não forças mecânicas externas.
Padrão de aplicação: Normas IEC/BS/UL/GB
Padrões
Internacional: IEC 60502, IEC 60228, (IEC 60332-3 apenas para tipo FR)
China: GB/T 12706, (GB/T 18380-3 apenas para tipo FR)
Outros padrões como BS, DIN e ICEA mediante solicitação
Dados técnicos
Tensão nominal: 0,6/1kV Baixa tensão
Temperatura máxima do condutor: em condições normais (75 ℃), emergência (130℃) ou curto-circuito não superior a 5 s (160℃).
Temperatura ambiente mínima. 0 OC, após a instalação e somente quando o cabo estiver em uma posição fixa
Raio de curvatura mínimo: 20 x diâmetro externo do cabo para um núcleo sem blindagem
15 x diâmetro externo do cabo para vários núcleos sem blindagem
15 x diâmetro externo do cabo para um núcleo com blindagem
12 x diâmetro externo do cabo para vários núcleos com blindagem
Certificados
ISO, CE, KEMA, IEC, RoHS, CCC, P3C e outros mediante solicitação
Parâmetro técnico
| Seção transversal nominal do condutor | Fios nº/Diâmetro do condutor | Espessura do isolamento | Espessura da cobertura interna | Espessura da fita de aço | Espessura da bainha | Aprox. D.E. | Peso aprox. | Resistência máx. CC do condutor (20 ℃) | Tensão de teste CA | Classificação de corrente | ||
| mm2 | pc/mm | mm | mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | No ar (A) | No solo (A) | |
| 1 × 25 | 7/2.14 | 0.9 | 1.0 | 2 × 0.2 | 1.8 | 14.0 | 442 | 0.727 | 3.5 | 120 | 155 | |
| 1 × 35 | 7/2.52 | 0.9 | 1.0 | 2 × 0.2 | 1.8 | 15.0 | 547 | 0.524 | 3.5 | 150 | 185 | |
| 1 × 50 | 10/2.52 | 1.0 | 1.0 | 2 × 0.2 | 1.8 | 17.0 | 688 | 0.387 | 3.5 | 180 | 220 | |
| 1 × 70 | 14/2.52 | 1.1 | 1.0 | 2 × 0.2 | 1.8 | 18.0 | 895 | 0.268 | 3.5 | 230 | 270 | |
| 1 × 95 | 19/2.52 | 1.1 | 1.0 | 2 × 0.2 | 1.8 | 20.0 | 1125 | 0.193 | 3.5 | 285 | 320 | |
| 1 × 120 | 24/2.52 | 1.2 | 1.0 | 2 × 0.2 | 1.8 | 22.0 | 1358 | 0.153 | 3.5 | 335 | 365 | |
| 1 × 150 | 30/2.52 | 1.4 | 1.0 | 2 × 0.2 | 1.8 | 23.0 | 1649 | 0.124 | 3.5 | 385 | 410 | |
| 1 × 185 | 37/2.52 | 1.6 | 1.0 | 2 × 0.5 | 1.8 | 25.0 | 1984 | 0.0991 | 3.5 | 450 | 465 | |
| 1 × 240 | 48/2.52 | 1.7 | 1.0 | 2 × 0.5 | 1.8 | 28.0 | 2489 | 0.0754 | 3.5 | 535 | 540 | |
| 1 × 300 | 61/2.52 | 1.8 | 1.0 | 2 × 0.5 | 1.9 | 30.0 | 3036 | 0.0601 | 3.5 | 620 | 610 | |
| 1 × 400 | 61/2.97 | 2.0 | 1.2 | 2 × 0.2 | 2.1 | 35.0 | 4230 | 0.0470 | 3.5 | 720 | 695 | |
| 1 × 500 | 61/3.23 | 2.2 | 1.2 | 2 × 0.2 | 2.2 | 39.0 | 5194 | 0.0366 | 3.5 | 835 | 780 | |
| 1 × 630 | 61/3.50 | 2.4 | 1.2 | 2 × 0.2 | 2.4 | 45.0 | 6504 | 0.0283 | 3.5 | 960 | 880 | |
EMBALAGEM E ENVIO
Somos capazes de atender aos cronogramas de entrega mais rigorosos de acordo com cada pedido de compra. Cumprir o prazo é sempre a principal prioridade, pois qualquer atraso na entrega do cabo pode contribuir para o atraso geral do projeto e estouro de custos.
O cabo é fornecido em bobinas de madeira, caixas de papelão ondulado e bobinas. As extremidades do cabo são seladas com fita autoadesiva BOPP e tampas de vedação não higroscópicas para proteger as extremidades do cabo da umidade. A marcação necessária deve ser impressa com um material à prova de intempéries nas partes externas do tambor, de acordo com a exigência do cliente.
