Detalhes do produto:
Condições de Pagamento e Envio:
|
| Modelo de produto: | Estação Al Cable | Material do condutor: | Alumínio, Al |
|---|---|---|---|
| Material de isolamento: | XLPE | Tipo de armadura: | STA |
| Núcleos: | 3 núcleos | Voltagem: | MV, 15 kV |
| Torna-se padrão: | O IEC, BS, É, VDE | Garantia: | Dois anos |
| corporaçõ: | Grupo shenghua | Marca: | Sh Cable |
| Destacar: | Fiação blindada flexível do cabo de XLPE,fiação blindada flexível do cabo 240mm2,cabo de fio 15kV blindado |
||
Estruturas:

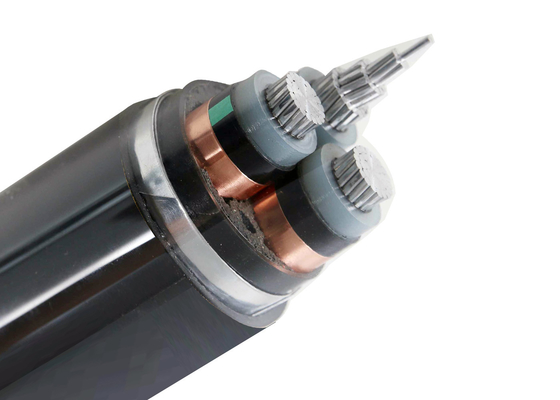

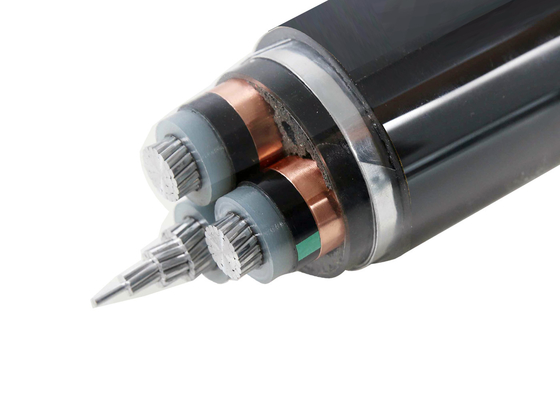

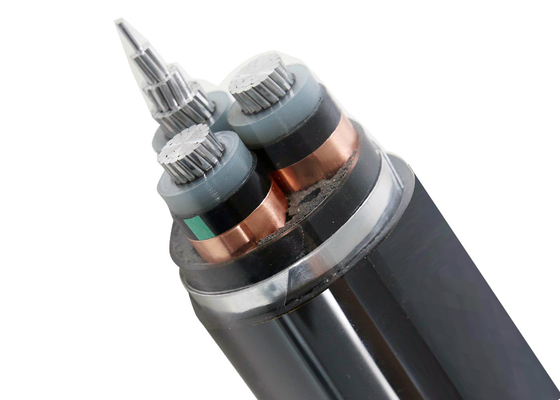

Condutor de alumínio nu, camada interna de material semicondutor, isolamento do núcleo de polietileno cruzado, camada externa de material semicondutor, tela de fita de cobre,Cintas de enchimento, fios ou papelDe tecido não tecidofita de rap,ExtrusãoRevestimento interno de PVC, blindagem de fita de aço galvanizado, polivinilcloreto (PVC) ou FR-PVC, PE, LSOH
Aplicações:
Utilizado em estações de transformadores, blocos de comutação, em centrais eléctricas e instalações industriais.
Cabo de alimentação de média tensão para aplicação estática no solo, dentro e fora de instalações, ao ar livre, em canais de cabo, na água,Em condições em que os cabos não estejam expostos a tensões mecânicas e de tração mais elevadas.
Devido ao seu baixo fator de perda dielétrica, que permanece constante durante toda a sua vida útil, e devido às excelentes propriedades isolantes do material XLPE,com um diâmetro superior a 50 mm, mas não superior a 150 mm,, o cabo tem uma elevada fiabilidade operacional.
Padrões:
Internacional: IEC 60502, IEC 60228, (IEC 60332-3 para ZR-YJV)32, ZR-YJV72apenas)
China: GB/T 12706, (GB/T 18380-3 para ZR-YJV)32, ZR-YJV72apenas)
Outras normas, tais como BS, DIN e ICEA, mediante pedido
Nome de código:
YJ: Isolamento XLPE
L: Condutor de alumínio
V: revestimento em PVC
32Armaduras de arame de aço
22:Tipos de acero para blindagem
72: blindagem de arame de alumínio
62: Banda de blindagem de aço inoxidável
ZR: resistente à chama
| MV ((11kv 15kv 33kv) Cabo de alimentação | ||
| Modelo e Descrição Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | Número do núcleo | Área da secção transversal do condutor ((mm2) |
| Isolamento xlpe | 1 núcleo 3 núcleos | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| Núcleo de Cu | ||
| YJV, N2XSY;cabo de alimentação revestido de PVC | ||
| YJV22; fita blindada de aço, cabo de alimentação revestido de PVC | ||
| YJV32, YJV42; fio de aço blindado, cabo de alimentação revestido de PVC | ||
| Al Core | ||
| YJLV, NA2XSY; cabo de alimentação revestido de PVC | ||
| YJLV22; fita blindada de aço, cabo de alimentação revestido de PVC | ||
| YJLV32, YJLV42; fio de aço blindado, cabo de alimentação revestido de PVC | ||
Dados técnicos:
Temperatura máxima do condutor: abaixo do normal (90 °C)OC), emergência (130OC) ou de curto-circuito no máximo 5 s (250°C).
Min. Temperatura ambiente 0OC, após a instalação e apenas quando o cabo estiver em posição fixa
Min. raio de curvatura: 15 x D.O. do cabo para núcleo único
12 x cabo O.D para multi-núcleo
| Tensão de ensaio | 6 / 10 kV | [kV] | 21 / 5 minutos. |
| 12 / 20 kV | [kV] | 42 / 5 minutos. | |
| 18 / 30 kV | [kV] | 63 / 5 minutos. | |
| Intervalo de temperatura | em movimento | -5°C a +70°C | |
| fixos | -20°C a +70°C | ||
| Temperatura de funcionamento | curto-circuito | °C | 250 |
| Tempo de curto-circuito | - O máximo. | [sec] | 5 |
| Radius de curvatura | Min. | x diâmetro | 15 |
| Inflamabilidade | padrão | EN 60332-1-2 |
Certificado
ISO,CE, KEMAIEC,RoHS, CCC,P3Ce mais outros a pedido.
