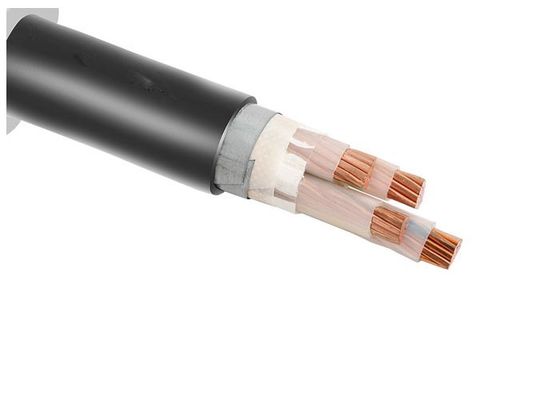

Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tipo de modelo: | Cabo Armado com Fio de Aço de 4 Núcleos | Voltagem nominal: | 0.6/1kv |
|---|---|---|---|
| Isolamento: | XLPE | Condutor: | Cobre |
| Armadura: | Fios de aço | Tamanhos: | 1 ~ 630 mm2 |
| Núcleos: | Núcleo 4 | Material da bainha: | PVC, PE, LSOH |
| Normas: | IEC/BS/É/VDE | Garantia: | 2 anos |
| Amostra gratuita: | Disponível | corporaçõ: | Grupo shenghua |
| Marca: | Sh Cable | ||
| Destacar: | Cabo Elétrico Armado XLPE,Cabo Elétrico Armado de 4 Condutores,Cabos elétricos blindados de arame de aço |
||
Na infraestrutura crítica-de redes de metrô a plantas industriais-a resiliência elétrica é não negociável. O grupo de cabos Shenghua Shenghua aproveita mais de 35 anos de experiência em engenharia para fornecer cabos blindados de arame de aço de 4 núcleos (SWA) que suportam cargas esmagadoras, exposição química e temperaturas extremas, ao mesmo tempo em que garantem transmissão de energia impecável até 35kV
Proteção de grau militar
Projetado para condições extremas
Conformidade e segurança primeiro
Com mais de 10 bases de produção na China e exportações para mais de 30 países, Shenghua combina escala com precisão:
APLICAÇÕES: Utilizada para a linha de transmissão e distribuição de energia com tensão classificada em 35kV e abaixo.
Resistente ao calor e ao envelhecimento, resistente ao estresse ambiental e resistente à corrosão química, mas também simples
Estrutura, peso leve, sem restrição, colocando queda e alta temperatura para o trabalho a longo prazo.
Padrões: Internacional: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Outros padrões como BS, DIN e ICEA mediante solicitação
Construção:
| Condutor | Condutor de cobre preso compacto, classe 2, conforme IEC 60228 |
| Condutor de cobre sólido circular, classe 1, conforme IEC 60228 | |
| Isolamento | XLPE (polietileno reticulado) |
| Preenchimento | PP preenchimento |
| Fita de embrulho | Não tecido |
| Cobertura interna | PVC extrudado |
| Armadura | Fio de aço |
| Bainha geral |
PVC resistente a cupins |
Dados técnicos:
Tensão nominal: 0,6/1kV
Temperatura do condutor máximo: sob condições normais (90 ° C), emergência (130 ° C) ou curto -circuito não mais que 5 s (250 ° C).
Min. Temperatura ambiente. 0 ° C, após a instalação e somente quando o cabo está em uma posição fixa
Min. Raio de flexão: 20 x cabo OD para cabos de um único núcleo
15 x cabo de cabo para cabos blindados de núcleo único
15 x Cabo OD para cabos sem armadores de vários núcleos
12 x Cabo OD para cabos blindados com vários núcleos
Especificações:
| Nom. Seção transversal do condutor |
Fios No./dia. De condutor |
Espessura de isolamento | Espessura de cobertura interna | Dia. De arame de armadura | Espessura da bainha | Aprox. OD |
Aprox. Peso |
Máx. DC Resistência do condutor (20 ℃) | Tensão de teste ac | Classificação atual | |
| mm2 | pc/mm | mm | mm | (mm) | kg/km | Ω /km | kv/5min | No ar (a) | No solo (a) | ||
| 4 × 4 | 7/0,85 | 0,7 | 1.0 | 0,9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/1.04 | 0,7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0,7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0,7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0,9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0,727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0,9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0,524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0,387 | 3.5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0,268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0,193 | 3.5 | 245 | 270 |
| 4 × 120 | 24/2.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0,153 | 3.5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0,124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0,0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0,0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0,0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0,0470 | 3.5 | 570 | 575 |
Somos capazes de cumprir os cronogramas de entrega mais rigorosos de acordo com o pedido de compra.
O cumprimento do prazo é sempre a principal prioridade, pois qualquer atraso na entrega de cabo pode contribuir para o atraso geral do projeto e a excesso de custos.
O cabo é fornecido em bobinas de madeira, caixas onduladas e bobinas. As extremidades do cabo são seladas com BOPP
Fita adesiva e tampas de vedação não higroscópica para proteger as extremidades dos cabos da umidade.
A marcação necessária deve ser impressa com um material à prova de intempéries por fora do tambor
De acordo com a exigência do cliente.
