Grupo Shanghai Shenghua XLPE Isolamento Aço Fio Cabos de Instrumento blindados, Cabos de Instrumento Blindados

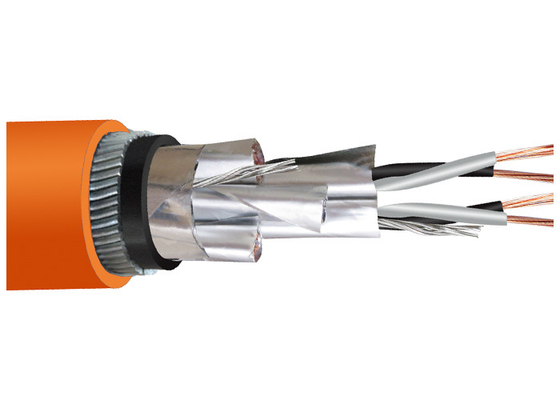

Cabo de Instrumentação com Blindagem de Fio de Aço e Isolamento XLPE, Cabo de Instrumentação Blindado

Desafiando Ambientes Extremos: Cabos Blindados XLPE da Shenghua para Integridade de Sinal Crítica para a Missão​​

Em plantas petroquímicas, subestações de energia e fábricas automatizadas, a interferência EMI e o estresse mecânico interrompem 38% dos sinais de controle​​— acionando falhas de equipamentos, corrupção de dados e tempo de inatividade dispendioso. A Shanghai Shenghua Power Group Cable​​ elimina esses riscos com seus Cabos de Instrumentação Blindados XLPE​​, projetados para defesa EMI de três camadas, blindagem de nível militar e resiliência operacional de -40°C a 90°C em sistemas de distribuição de 1000V AC/DC, onde a precisão do sinal é inegociável.

​​Engenharia de Tripla Proteção para Condições Brutais​​

1. ​​Tecnologia de Blindagem à Prova de EMI​​:

   • ​​Blindagem de Folha de Alumínio + Fio de Dreno​​ (tipo DJYP3VP3) oferece atenuação de 85 dB a 30 MHz, neutralizando a interferência de transformadores de 110kV e VFDs em siderúrgicas


   • ​​Blindagem Individual e Geral​​ (por exemplo, DJYP3VP3-32) evita a diafonia em feixes de 19 núcleos, permitindo sinais simultâneos de energia de 10A e sinais de sensor de 10kHz com ​​<0,1% de distorção​​



2. ​​Resiliência do Ártico ao Deserto​​:

   • ​​Isolamento XLPE​​ suporta ​​90°C de calor contínuo​​ (vs. 70°C do PVC padrão), mantendo a resistência de isolamento >12 MΩ·km em salas de turbinas onde as temperaturas ambiente atingem ​​65°C+​​


   • ​​Blindagem de Fio de Aço​​ (DJYVP3-32) sobrevive a cargas de esmagamento de 8 toneladas—validado em colisões de guindastes portuários de Xangai—e resiste à corrosão por sal em plataformas offshore por ​​15+ anos​​



3. ​​Instalação Hiper-Flexível​​:

   • ​​Raio de Curvatura de 6×​​ (por exemplo, ​​20,1 mm OD para 19 núcleos​​) permite o roteamento através de calhas de cabos congestionadas, reduzindo o tempo de instalação em ​​40%​​ em comparação com alternativas rígidas


   • ​​Flexibilidade a -40°C​​ evita rachaduras na bainha em subestações siberianas, sobrevivendo a ​​500.000+ ciclos de flexão​​ em máquinas em movimento



​​Certificado para Zonas Perigosas Globais​​

Os cabos da Shenghua estão em conformidade com:

• ​​IEC 60228 e GB9330​​: Retardamento de chama (IEC 60332) e rigidez dielétrica de 3kV/5min.
• ​​CE/RoHS/KEMA​​: Materiais livres de halogênio (Cd <0,01%, Pb <0,1%) e validação de imunidade EMI


• ​​ISO 9001/OHSAS 18001​​: Protocolos de segurança para instalações de petróleo/gás da Zona 1



​​Especificações Técnicas: Gama de Cabos Shenghua​​

​​Faixa de Temperatura​​: -40°C a 90°C • ​​Raio de Curvatura​​: 6× OD (sem blindagem), 12× OD (blindado)

​​Aplicações Comprovadas em Infraestrutura Crítica​​

• ​​Sistemas SCADA de Usinas Nucleares​​: Os cabos DJYP3VP3-32 mantiveram a precisão do sinal em meio à EMI de equipamentos de comutação de 110kV na Fase III de Guangdong
  4
  .
• ​​Oleodutos do Ártico​​: DJYVP3-22 resistiu à fragilidade a -38°C e à exposição ao H₂S em campos siberianos por mais de 8 anos


• ​​Robótica Automotiva​​: DJYP3V de 12 núcleos eliminou a perda de dados nas linhas de soldagem da BMW, apesar dos arcos de 15kA



​​Por que os Engenheiros Globais Confiam na Shanghai Shenghua​​

1. ​​Fabricação com Defeito Zero​​:

   • ​​Verificações de Integridade de Blindagem com Tecnologia de IA​​: As varreduras a laser verificam a uniformidade da sobreposição da folha (±0,1 mm), eliminando as lacunas de EMI


   • ​​100% de Testes Hi-Pot​​: Testes de tensão AC de 3,5 kV validam a integridade do isolamento para conformidade KEMA



2. ​​Implantação Global Rápida​​:

   • ​​Cotação em 24 Horas​​: Núcleos sob medida (1-19), tipos de blindagem (fio de aço/fita) e certificações DIN/BS


   • ​​Embalagem em Bobinas de Madeira​​: As extremidades seladas com fita BOPP evitam a entrada de umidade durante o transporte marítimo para a UE/EUA



3. ​​Garantia Pós-Venda Incomparável​​:

   • ​​Garantia Apoiada pela PICC​​: Garantia de substituição de 12 meses para desvios da IEC + suporte técnico 24 horas por dia, 7 dias por semana, com sede em Xangai


   • ​​36+ Patentes​​: Para extrusão XLPE e tecnologia de tecelagem de blindagem, implantadas na Barragem das Três Gargantas da China

Aplicação

Este produto se aplica para conectar fios de aparelhos elétricos, aparelhos ou computadores, usados em equipamentos de distribuição com tensão nominal de até e incluindo CA 450/750V ou CC 1000V

Descrição

Característica e Parâmetros Relevantes

1. Temperatura de serviço de longo prazo do condutor do cabo: 90°C

2. Tensão nominal: 300/500V, 450/750V, 600/1000V.

3. Temperatura de instalação do cabo ≥ 0°C

4. Núcleos (par/triplo): 1~19

5. Raio de curvatura mínimo: ≥ diâmetro externo do cabo 6 vezes

Condição de uso

O cabo é aprovado para operar em instalação fixa ou móvel em temperatura ambiente de -40 ℃ a 50 ℃, umidade relativa não superior a 80% e temperatura de operação do núcleo não superior a 70 ℃, bem como evitando radiação direta de alta temperatura ou contato. A temperatura nunca deve ser inferior a 0℃ quando o cabo estiver sendo instalado. Raio de curvatura permissível: não inferior a 6 vezes o diâmetro total para cabo sem blindagem; não inferior a 12 vezes o diâmetro total para cabo blindado ou com tela; não inferior a 6 vezes o diâmetro total para cabo flexível com tela.

Tipo Opcional

Embalagem e envio

Somos capazes de atender aos cronogramas de entrega mais rigorosos de acordo com cada pedido de compra. Cumprir o prazo é sempre a principal prioridade, pois qualquer atraso na entrega do cabo pode contribuir para o atraso geral do projeto e estouro de custos.
O cabo é fornecido em bobinas de madeira, caixas de papelão ondulado e bobinas. As extremidades do cabo são seladas com fita autoadesiva BOPP e tampas de vedação não higroscópicas para proteger as extremidades do cabo da umidade. A marcação necessária deve ser impressa com um material à prova de intempéries nas partes externas do tambor, de acordo com a exigência do cliente.

Compromisso pós-venda

A Shanghai Shenghua Cable (Group) possui o princípio Shenghua "Lutar pela Melhor Empresa, Produzir o Melhor Produto, Fornecer o Melhor Serviço, Estabelecer a Melhor Marca", insiste na política de qualidade em primeiro lugar, se esforça para alcançar alta qualidade e zero defeito de mercadorias. Portanto, cada cliente pode se beneficiar totalmente da qualidade superior e do serviço impecável da Shenghua Cable. Enquanto isso, observamos o espírito Shenghua de "Fazer o Melhor, Ganhar Mútuo", desejamos estabelecer um relacionamento de longo prazo e estável com cada cliente. Por meio deste, garantimos que:

1. O cliente é Deus. Vamos valorizar cada cliente, cada cooperação de coração.
2. Serviço de pré-venda gratuito. Forneceremos a melhor proposta para cada cliente.
3. Bom serviço de vendas. Forneceremos operação de produto relativa gratuita, dicas de manutenção e comissionamento de instalação
serviço de consultoria técnica ao estabelecer um relacionamento de cooperação com os clientes.
4. Serviço pós-venda atencioso. Nosso produto é garantido pela PICC (People's Insurance Company of China). Nós vamos
fornecer manutenção e depuração gratuitas dentro de 12 meses após a instalação (exceto pelo uso incorreto).
5. Garantimos resolver seus problemas em 24 horas em Xangai, 72 horas para outros distritos.
6. Serviço telefônico de linha direta 24 horas. Designaremos uma pessoa profissional para responder à sua pergunta em tempo hábil.
Acreditamos sempre firmemente que "Qualidade é linha de vida, Serviço é passe livre", o que nos tornará mais próximos e unidos!
Shanghai Shenghua Cable (Group) Co., Ltd.

Perguntas frequentes

P: Quanto tempo leva para obter uma cotação de volta?

R: A maioria das cotações são retornadas em 24 horas, no entanto, se for para uma construção especial, pode levar mais dias.

P: Quais garantias seus produtos oferecem?

R: A SHAN cable garante que todos os nossos produtos, fios, cabos e muito mais estão livres de defeitos. Retiraremos qualquer produto que não atenda à qualidade acordada por ambas as partes. Os termos específicos são os seguintes:
1. Garantimos que cumpriremos os requisitos do período de garantia especificados no contrato, que os Bens fornecidos sob o pedido de compra para a Aquisição de cabos e fios de rede de distribuição de transporte próprio
2. Serão fabricados sob esta especificação e que os Bens serão novos, não utilizados, dos modelos mais recentes ou atuais. Uma vez selecionados, forneceremos os Bens estritamente de acordo com os requisitos do Contrato.
3. A garantia permanecerá válida por doze (12) meses após os Bens, ou qualquer parte deles, conforme o caso, terem sido entregues e aceitos no destino final indicado no SCC, ou por dezoito (18) meses após a data de envio do porto ou local de carregamento no país de origem, o que ocorrer primeiro.
4. Durante o período de garantia, o comprador pode proclamar diretamente ao fabricante por escrito ou pelo agente se houver algum problema na qualidade dos Bens. O fabricante fará o reparo ou substituição em tempo razoável e arcará com todas as despesas relacionadas a isso.

P: Você vende outros produtos além de fios e cabos?

R: Fios e cabos são nossa especialidade, no entanto, também vendemos conectores, conjuntos de cabos e ferramentas de cabos, para citar apenas alguns. Nossos produtos atendem a inúmeros mercados em todo o mundo.
