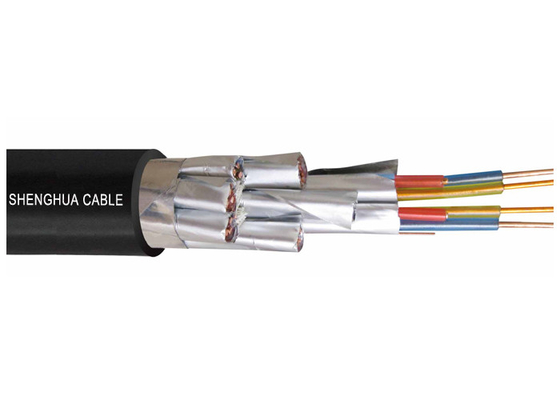

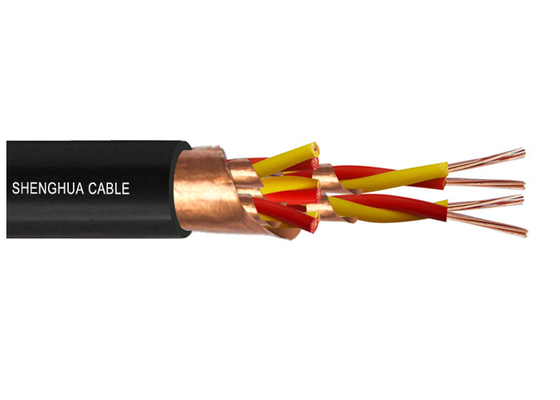

Cabo de Instrumentação Blindado para Bandeja Shenghua Group 1 - 38 Núcleos para Equipamentos de Distribuição

Cable de caixa de instrumentos blindado 1 - 38 Core para equipamentos de distribuição

Integritade do sinal de missão crítica: Cabos de bandeja blindada da Shenghua para sistemas de distribuição industrial

Nas centrais eléctricas, instalações petroquímicas e fábricas automatizadas, as interferências EMI e a interferência cruzada do sinal causam 42% das falhas do sistema de controlo “causando paralisações de equipamentos, corrupção de dados,e riscos de segurançaA Shanghai Shenghua Power Group Cable elimina estes riscos com os seus cabos de caixa de instrumentos blindados, concebidos para defesa EMI de várias camadas, resistência a temperaturas extremas,e fiabilidade certificada pela IEC em sistemas de distribuição de 450/750V a 1000V em que a precisão do sinal não é negociável.

Engenharia Tripla-Escudo para ambientes brutais

1. Escudo EMI/RFI de nível militar:

   • Faixa composta de alumínio-plástico + trança de cobre (variante DJYP3VP3-32) proporciona atenuação de 85 dB a 30 MHz, neutralizando interferências de transformadores de 10 kV e VFDs em siderúrgicas


   • Individual & Overall Shielding (por exemplo, DJYP3VP3) impede a conversa cruzada em feixes de 38 núcleos, permitindo a potência simultânea de 10A e sinais de sensor de 1kHz sem distorção



2. Resiliência do Ártico ao Deserto:

   • 90°C Classificação contínua (versus 70°C padrão da indústria) mantém a resistência ao isolamento > 12 MΩ·km em salas de turbinas onde as temperaturas ambientais atingem 65°C+


   • -40°C A flexibilidade a frio impede a quebra da bainha nas subestações da Sibéria, resistindo a mais de 500.000 ciclos de curvatura nas bandejas de cabos



3. Fortificação Mecânica:

   • A armadura de arame de aço (DJYVP3-32) resiste a cargas de esmagamento de 8 toneladas validada em colisões de guindastes no porto de Xangai.


   • 6× Radius de curvatura (por exemplo, 20,1 mm OD para 19-core) permite o encaminhamento apertado em painéis PLC congestionados, reduzindo o tempo de instalação em 40%



Certificado para zonas perigosas globais

Os cabos de bandeja da Shenghua estão em conformidade com:

• IEC 60228 e GB9330: Retardância da chama (IEC 60332) e resistência dielétrica de 3 kV


• CE/RoHS/KEMA: Materiais sem halogênio (Cd < 0,01%, Pb < 0,1%) e validação da imunidade EMI





• ISO 9001/OHSAS 18001 : Protocolos de segurança para instalações de petróleo/gás



Especificações técnicas: Shenghua Tray Cable Range

Voltagem nominal: 300/500V a 600/1000V DC • Râmio de curvatura: 6× OD (12× para blindados)

Aplicações comprovadas em infraestruturas críticas

• Sistemas SCADA da usina nuclear: os cabos DJYP3VP3-32 mantiveram a precisão do sinal em meio a EMI de interruptor de 110 kV em Guangdong Fase III


• Parques eólicos offshore: o DJYVP3-22 resistiu à corrosão do sal durante mais de 8 anos em turbinas do Mar do Norte


• Robótica Automóvel: o DJYP3V de 38 núcleos eliminou a perda de dados nas linhas de soldagem da BMW, apesar dos flashes de arco de 15kA



Por que os engenheiros globais confiam na Shanghai Shenghua

1. Fabricação sem defeitos:

   • Verificações da integridade da blindagem com IA: as varreduras a laser verificam a uniformidade da sobreposição da fita (± 0,1 mm), eliminando as lacunas EMI
     5
     .
   • 100% de testes Hi-Pot: testes de tensão AC de 3,5 kV validam a integridade do isolamento para a conformidade KEMA



2. Personalização e suporte rápidos:

   • Citação de 24 horas: Núcleos sob medida (1-38), tensões (300V-1000V) e certificações DIN/BS


   • Garantia de 12 meses: substituições proativas de desvios IEC



3. Legado de implantação global:

   • Forneceu mais de 1.200 km de cabos para a rede de distribuição da barragem das Três Gargantas da China (bundles de 38 núcleos)


   • Mais de 36 patentes para tecido de armadura e tecnologia de isolamento XLPE



Aplicação

Este produto aplica-se a fios de ligação de aparelhos eléctricos
ou computador, utilizados em equipamentos de distribuição com tensão nominal até
e incluindo A.C.450/750V ou D.C.1000V.

Características e parâmetros relevantes

1Temperatura de funcionamento a longo prazo do condutor do cabo: 90°C

2Voltagem nominal: 300/500V, 450/750V, 600/1000V.

3Temperatura de colocação do cabo ≥ 0°C

4Núcleos (pares/triplos): 1~19

5- raio de curvatura mínimo: ≥ 6 vezes o diâmetro do cabo

Condição de utilização

O cabo é homologado para funcionar em instalações fixas ou
com uma temperatura ambiente de - 40 °C a 50 °C,
Umidade relativa não superior a 80% e temperatura de funcionamento
de núcleo não superior a 70 °C, bem como evitando
radiação de temperatura ou contacto.
A temperatura nunca deve ser inferior a 0°C quando o cabo estiver
Deitado.
Radius de flexão admissível: não inferior a 6 vezes o raio total
Diâmetro para cabos não blindados; não inferior a 12 vezes o diâmetro total
Diâmetro para cabos blindados ou protegidos; não inferior a 6 vezes o diâmetro do cabo blindado ou protegido
Diâmetro total do cabo flexível protegido.

Tipo Opcional:

Embalagem e transporte

Somos capazes de cumprir os mais rigorosos cronogramas de entrega de acordo com cada ordem de compra.O cumprimento do prazo é sempre a principal prioridade, uma vez que qualquer atraso na entrega do cabo pode contribuir para o atraso geral do projecto e para o excesso de custos.
O cabo é fornecido em bobinas de madeira, caixas onduladas e bobinas.A marcação exigida deve ser impressa com um material à prova de intempéries nas laterais do tambor, de acordo com as exigências do cliente..

Compromisso de serviço pós-venda

O Grupo Shanghai Shenghua Cable possui o princípio Shenghua "Lutar pela melhor empresa, produzir o melhor produto, fornecer o melhor serviço, estabelecer a melhor marca",insiste na política de qualidade em primeiro lugar, esforça-se para alcançar alta qualidade e zero defeito de bens. Portanto, cada cliente poderia beneficiar plenamente da qualidade superior e serviço impecável da Shenghua Cable.Nós observamos o espírito Shenghua de "Faça o Melhor""Reciprocamente Vencer", desejamos estabelecer uma relação de longo prazo e estável com cada cliente.

1O cliente é Deus, vamos apreciar cada cliente, cada cooperação de coração.
2- Serviço pré-venda gratuito. Vamos fornecer a melhor proposta para cada cliente.
3. bom serviço de vendas. Nós forneceremos operação de produto relativo gratuito, dicas de manutenção e instalação de comissionamento
Serviço de consultoria técnica no estabelecimento de relações de cooperação com os clientes.
4. serviço pós-venda atencioso. Nosso produto são garantidos pela PICC ((People's Insurance Company da China).
Fornecer manutenção e depuração gratuitas no prazo de 12 meses após a instalação (excepto no caso de utilização indevida).
5Garantimos resolver os seus problemas dentro de 24 horas em Xangai, 72 horas para outros distritos.
6. 24 horas serviço telefónico de linha quente. Nós vamos designar pessoa profissional responder a sua pergunta em tempo hábil.
Nós sempre acreditamos firmemente que " Qualidade é linha de vida, Serviço é laissez-passer ", o que nos fará mais próximos e apertados!
Shanghai Shenghua Cable (Group) Co., Ltd.

Perguntas frequentes

P: Quanto tempo leva para obter um orçamento?

A: A maioria das cotações é devolvida dentro de 24 horas, no entanto, se for para uma construção especial, pode levar mais dias.

P: Que garantias têm os seus produtos?

R: O cabo SHAN garante que todos os nossos produtos, fios, cabos e muito mais estão livres de defeitos.Os termos específicos são os seguintes::
1Garantimos que cumpriremos os requisitos do período de garantia especificado no contrato,que as mercadorias fornecidas no âmbito da encomenda de aquisição de cabos e fios da rede de distribuição autônoma
2Nós vamos ser fabricados sob esta especificação e que os Produtos serão novos, não utilizados, dos modelos mais recentes ou atuais.Forneceremos os Produtos estritamente de acordo com os requisitos do Contrato..
3A garantia permanece válida durante doze (12) meses após a entrega e aceitação das mercadorias, ou de qualquer parte delas, no destino final indicado no CCS.ou durante dezoito (18) meses a contar da data da expedição do porto ou do local de carregamento no país de origem, consoante o período que terminar mais cedo.
4Durante o período de garantia, o comprador pode declarar directamente ao fabricante, por escrito, ou pelo agente, se houver qualquer problema na qualidade dos produtos.O fabricante procederá à reparação ou substituição num prazo razoável., e suportará todas as despesas relacionadas com este assunto.

P: Vende outros produtos para além de fios e cabos?

R: O fio e o cabo são os nossos pontos fortes, no entanto, também vendemos conectores, conjuntos de cabos e ferramentas de cabos para citar apenas alguns.
