Detalhes do produto:
Condições de Pagamento e Envio:
|
| Produto: | Cabos de cobre blindados | Condutor: | Cobre |
|---|---|---|---|
| Isolamento: | XLPE | Armadura: | AWA, fio de alumínio |
| Núcleos: | Núcleo único | Capa: | PVC, PE, LSOH |
| Padrão: | O IEC, BS, É, VDE | Garantia: | 2 anos |
| corporaçõ: | Shanghai Shenghua | Marca: | Sh Cable |
| Destacar: | Cabo de alimentação blindado de núcleo único de 33 kV,Cabo de alimentação blindado de isolamento de cobre XLPE,Cabo de alimentação blindado de 33 kV |
||

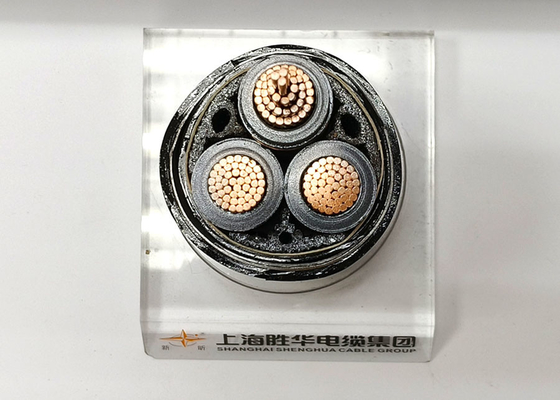

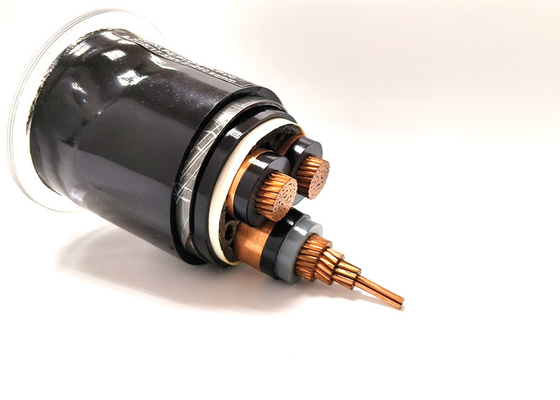

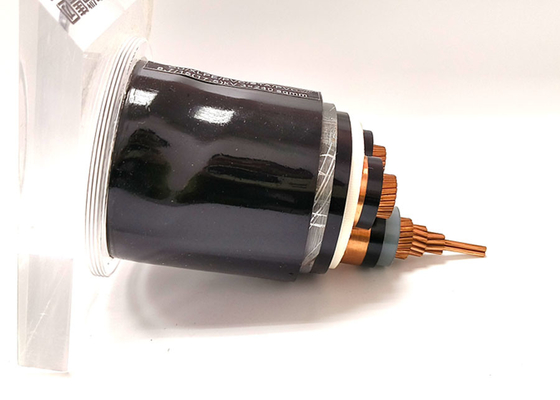

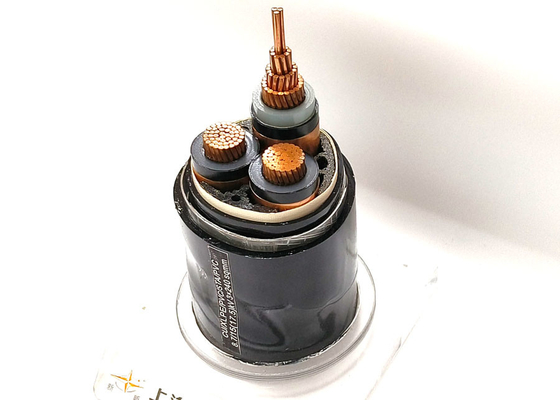

Detalhes do cabo:
| Condutor: | Condutor redondo de Cu, multi-filamento de fio compactado (RM), classe 2 conforme HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| Ecrã interno: | de um diâmetro não superior a 50 mm, |
| Isolamento: | XLPE (polietileno cruzado, marca recente: PE-X) composto DIX 8 conforme HRN HD 620 S1 ili 2XI1 conforme DIN VDE 0207 dio 22 |
| Ecrã externo: | de espessura não superior a 30 mm, mas não superior a 30 mm, |
| Condutorecrã: | fita de cobre revestida por uma contra-hélice |
| Enchimento: | Outros, de largura não superior a 30 cm |
| Embalagem: | Tela de embalagem não tecida ou retardador de chama ou à prova d'água |
| Revestimento interno: | PVC extrudido |
| Blindagem: | Fios de alumínio |
| Capa geral | Polivinilcloreto (PVC) ou FR-PVC, PE, LSOH |
| Cor da bainha | Negro, vermelho ou personalizado |
Aplicação:
a. Utilizado em estações de transformadores, blocos de comutação, em centrais eléctricas e instalações industriais.em canais de cabo, na água, em condições em que os cabos não estejam expostos a tensões mecânicas e de tracção mais elevadas.
b. Para evitar os efeitos do impacto externo, a camada semi-condutora adesiva extrudida entre o condutor e o isolamento, juntamente com o condutor de cobre concêntrico,assegura a restrição do campo elétrico e a resistência às descargas parciais.
c. Devido ao seu baixo fator de perda dielétrica, que permanece constante durante toda a sua vida útil, e devido às excelentes propriedades de isolamento do material XLPE,com um diâmetro superior a 50 mm, mas não superior a 150 mm,, o cabo tem uma elevada fiabilidade operacional.
Padrões:
Internacional: CEI 60502-2, CEI 60228
China: GB/T 12706.2-2008
Outras normas, tais comoBS,DIN e ICEA a pedido
Especificações
| MV ((6 a 35kv) Cabo de alimentação | |||
| Modelo e Descrição Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | Número do núcleo | Área da secção transversal do condutor ((mm2) | |
| Isolamento xlpe | 1 núcleo 3 núcleos | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 | |
| Núcleo de Cu | Al Core | ||
| YJV, N2XSY;cabo de alimentação revestido de PVC | YJLV, NA2XSY; cabo de alimentação revestido de PVC | ||
| YJV22; fita blindada de aço, cabo de alimentação revestido de PVC | YJLV22; fita blindada de aço, cabo de alimentação revestido de PVC | ||
| YJV32, YJV42; fio de aço blindado, cabo de alimentação revestido de PVC | YJLV32, YJLV42; fio de aço blindado, cabo de alimentação revestido de PVC | ||
| Isolamento por PVC | |||
| Cu Core | Al Core | ||
| VV ((VY);cabo de alimentação revestido de PVC ((PE) | VLV ((VLY);PVC ((PE) cabos de alimentação revestidos | ||
| VV22 ((VV23); fita de aço blindada, cabo de alimentação revestido de PVC ((PE) | VLV22 ((VLV23); fita de aço blindada, cabo de alimentação revestido de PVC ((PE) | ||
| VV32(VV33),VV42(VV43);cabo de alimentação blindado com arame de aço, PVC(PE) revestido | VLV32(VLV33),VLV42(VLV43);cabo de alimentação blindado com arame de aço, PVC(PE) | ||
Dados técnicos
Temperatura máxima do condutor: abaixo do normal (90 °C)°C), emergência (130°C) ou curto-circuito não superior a 5 s (250°C) condições.
Min. Temperatura ambiente.0°C, após a instalação e apenas quando o cabo estiver em posição fixa
Min. raio de flexão: 20 x D.O. do cabo para cabos não blindados de núcleo único
15 x cabo O.D para cabos blindados de núcleo único
15 x O.D. de cabo para cabos não blindados multicore
12 x cabo O.D para cabos blindados multi-núcleo
Certificado
ISO,CE, KEMAIEC,RoHS, CCC,P3Ce mais outros a pedido.
Encomenda
Voltagem nominal
Norma de aplicação:CEI/BS/UL/GB
Número de núcleos
Tamanho do condutor $ Construção
Tipo de isolamento
Embora as armas possam ser equipadas com uma armadura, o tipo e o material da armadura devem ser indicados.
A exigência da bainha
Comprimento do cabo e requisitos de embalagem
Outro requisito
Parâmetro técnico
| Seção transversal do condutor | N.o/dia. de fios de condutor | Espessura do isolamento | Espessura da bainha interna | Dia. de Armadura de fio | Espessura da bainha | Aproximadamente. | Aproximadamente.Peso | Max. DC Resistência do condutor (20 °C) | Teste de tensão AC | Classificação atual | |
| mm2 | pc/mm | mm | mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | No ar (A) | No solo ((A) |
| 1 × 50 | 10/2.52 | 8 | 1.2 | 2.0 | 2.2 | 40.0 | 2857 | 0.387 | 63 | 210 | 215 |
| 1 × 70 | 14/2.52 | 8 | 1.2 | 2.0 | 2.3 | 42.0 | 3166 | 0.268 | 63 | 260 | 265 |
| 1 × 95 | 19/2.52 | 8 | 1.2 | 2.0 | 2.3 | 43.0 | 3499 | 0.193 | 63 | 320 | 315 |
| 1 × 120 | 24 horas por dia.52 | 8 | 1.3 | 2.5 | 2.4 | 46.0 | 4264 | 0.153 | 63 | 370 | 360 |
| 1 × 150 | Trinta e dois.52 | 8 | 1.4 | 2.5 | 2.5 | 48.0 | 4671 | 0.124 | 63 | 420 | 405 |
| 1 × 185 | 37/2.52 | 8 | 1.4 | 2.5 | 2.5 | 49.0 | 5121 | 0.0991 | 63 | 480 | 455 |
| 1 × 240 | 48/2.52 | 8 | 1.4 | 2.5 | 2.6 | 52.0 | 5780 | 0.0754 | 63 | 565 | 530 |
| 1 × 300 | 61/2.52 | 8 | 1.4 | 2.5 | 2.7 | 54.0 | 6482 | 0.0601 | 63 | 650 | 595 |
| 1 × 400 | 61/2.97 | 8 | 1.4 | 2.5 | 2.8 | 58.0 | 7657 | 0.0470 | 63 | 755 | 680 |
| 1 × 500 | 61/3.23 | 8 | 1.6 | 2.5 | 2.9 | 61.0 | 8894 | 0.0366 | 63 | 865 | 765 |
Embalagem e transporte
Todos os cabos para exportação são bem embalados e protegidos por tambor de madeira ou tambor de madeira e aço.
O material de embalagem depende do peso e do tamanho do cabo.
As boas informações, as informações do fabricante e as informações do cliente estão firmemente impressas em cada tamanho do tambor.
Após os tambores de cabo bem embalados serem enviados para o Porto Marítimo, são carregados em um contentor de 20 FT ou em um contentor de 40 FT.Nenhum movimento durante o transporte marítimo.
O tamanho do contentor é escolhido de acordo com o peso total das mercadorias carregadas ou de acordo com as exigências do cliente.
Serviços
* Somos o maior fabricante de fios elétricos e cabos de alimentação na China e temos mais de 20 anos de experiência em produção e comercialização.
* Aceitamos OEM. O tamanho e o material do cabo são personalizados. O seu próprio logotipo e o seu próprio design são bem-vindos. Produziremos de acordo com a sua exigência e descrição;
* Por favor, envie-nos um inquérito para mais informações sobre os produtos e vamos dar-lhe feedback em 12 horas.
