Detalhes do produto:
Condições de Pagamento e Envio:
|
| Condutor de Fase: | Alumínio | Condutor neutro: | Liga de alumínio |
|---|---|---|---|
| Isolamento: | XLPE | Voltagem nominal: | 0.6/1kv |
| Números de núcleo: | 4 | Aplicação: | Linha aérea de energia |
| corporaçõ: | Grupo shenghua | Marca: | Sh Cable |
| Destacar: | Cabo distribuidor de corrente aéreo,Cabo de alimentação Shenghua,1 cabo de envio de mensageiros |
||

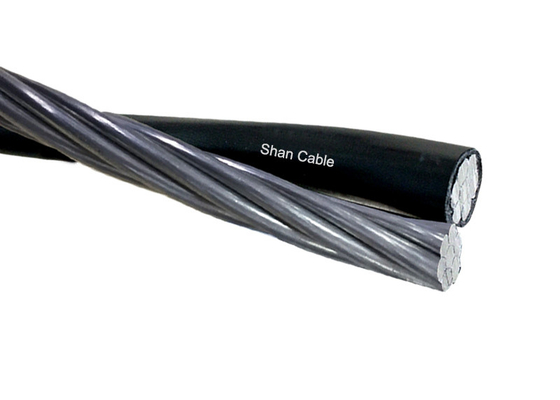

Cabo Isolado Aéreo Xlpe , Cabo de Alimentação Aéreo Com 1 Condutor Mensageiro
Descrição

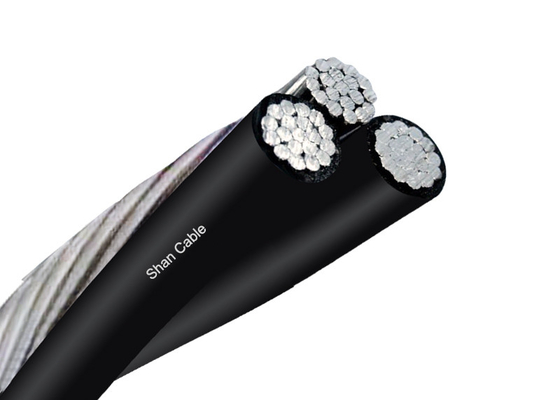

3 condutores de fase + 1 condutor mensageiro
Os cabos aéreos agrupados projetados para linhas de distribuição aéreas possuem um mensageiro neutro isolado feito de AAAC, sobre o qual o condutor de fase de alumínio isolado é enrolado helicoidalmente. Os cabos são classificados em 0,6/1(1,2)kV e estão em conformidade com a IEC60502.
Construção
a) Fase - O condutor de fase deve ser de condutor de alumínio em condição H68 e torcido circular compactado.
b) Neutro ou mensageiro - O condutor neutro ou mensageiro deve ser de condutor de liga de alumínio e torcido circular compactado.
2. Isolamento:
Os condutores de fase e neutro devem ser extrudados com polietileno (PE) como isolamento.
Tabela de detalhes técnicos
| Condutor de fase | |||||||||||
| Área nominal da seção transversal | mm² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Número de núcleos | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Número mínimo de fios | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Espessura nominal do isolamento | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Diâmetro do núcleo isolado | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Resistência CC máx. a 20℃ | ohm/km | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Classificação de corrente em vento parado, ambiente | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperatura=30℃ | |||||||||||
| Temperatura do condutor=75℃ | |||||||||||
| Condutor mensageiro | |||||||||||
| Área nominal da seção transversal | mm² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Número mínimo de fios | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Espessura nominal do isolamento | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Diâmetro do núcleo isolado | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Resistência CC máx. a 20℃ | ohm/km | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| Carga de ruptura calculada | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Cabo completo | |||||||||||
| Aprox. diâmetro total | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Aprox. peso do cabo | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Comprimento da embalagem | m/tambor | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Somos capazes de cumprir os cronogramas de entrega mais rigorosos de acordo com cada pedido de compra. Cumprir o prazo é sempre a principal prioridade, pois qualquer atraso na entrega do cabo pode contribuir para o atraso geral do projeto e estouro de custos.
O cabo é fornecido em bobinas de madeira, caixas de papelão ondulado e bobinas. As extremidades do cabo são seladas com fita autoadesiva BOPP e tampas de vedação não higroscópicas para proteger as extremidades do cabo da umidade. A marcação necessária deve ser impressa com um material à prova de intempéries na parte externa do tambor, de acordo com a exigência do cliente.
