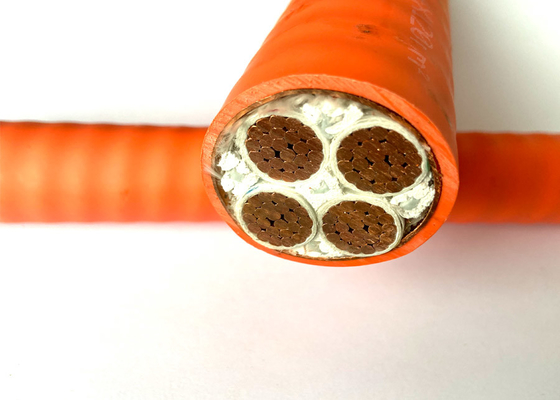

Cabo de energia de Shanghai Shenghua Elétrico FRC 4 Núcleo Cabo resistente ao calor 1,5 mm - 800 mm Temperatura 90 ° C

Cable resistente ao calor de núcleo eléctrico FRC 4 1,5 mm - 800 mm Temperatura 90 °C


Projetados para a sobrevivência: Cabos resistentes ao fogo da Shanghai Shenghua para infraestruturas críticas

Em ambientes de alto risco como hospitais, túneis de metrô e usinas petroquímicas, a integridade do circuito durante incêndios não é negociável.O Shanghai Shenghua Power Group Cable aborda este problema com os seus cabos resistentes a incêndio FRC 4-Core LSOH, concebidos para manter a transmissão de energia mesmo a 1,000°C durante mais de 90 minutos sem emissão de fumaça tóxica

Tecnologia básica: Defesa contra incêndio de três camadas

1. Mica Tape Firewall: Enrolada em torno de condutores de cobre, a fita de mica resiste a 250°C durante curto-circuitos de 5 segundos e a 750°C+ em incêndios prolongados,evitar a exposição do condutor e garantir a integridade do circuito


2. LSOH Isolamento e revestimento: os materiais sem halogênio reduzem as emissões de gases tóxicos (HCl < 0,5%) e a densidade de fumaça (> 60% de transmissão luminosa), em conformidade com as normas IEC 61034-2 e IEC 60754-1


3. XLPE Estabilidade térmica: isolamento de polietileno cruzado permite uma operação a longo prazo a 90 ° C, superando o limite de 70 ° C do PVC



Desempenho certificado para conformidade global

Os cabos da Shenghua ultrapassam os padrões internacionais de segurança:

• Normas: IEC 60502, 60331 (resistência ao fogo), 61034 (densidade de fumaça) e GB/T 12706 (China)


• Certificações: fiabilidade testada pelo CE, RoHS, CCC e KEMA


• Classificações de incêndio: Classe ZA/ZB/ZC/ZD Retardância da chama e resistência ao fogo a 950°C para sistemas de emergência



Instalação e Durabilidade Otimizadas

• Flexibilidade de dobra: os cabos multi-núcleo requerem apenas 15 vezes de curvas de diâmetro exterior, facilitando a instalação em espaços apertados


• Resiliência ambiental: funciona a -0°C a 90°C (preaquecimento abaixo de 0°C) e resiste a produtos químicos, óleos e tensões mecânicas


• Resistência à água e aos impactos: Resiste aos sistemas de aspersores e aos detritos que caem durante incêndios



Aplicações em que o fracasso não é uma opção

• Edifícios de grandes dimensões: Elevação de incêndio, controlo de fumaça e iluminação de emergência (por exemplo, variante NH-YJV32)


• Centrais Elétricas e Petroquímicas: Assegura o funcionamento ininterrupto dos sistemas de controlo críticos


• Túneis de Metro: propriedades LSOH ajuda a visibilidade durante evacuações



Especificações técnicas

Por que a Shenghua se destaca?

• Mais de 30 anos de experiência: soluções personalizadas para projectos complexos (por exemplo, arranha-céus, plataformas offshore)
  2
  .
• Testes rigorosos: Laboratórios de incêndio no local validam a integridade do circuito de acordo com os padrões BS 7846 e BS 6387
  2

  4
  .
• Fornecimento global: produção compatível com o CE/RoHS com entrega em 15 dias dos centros de Xangai
  3

  7

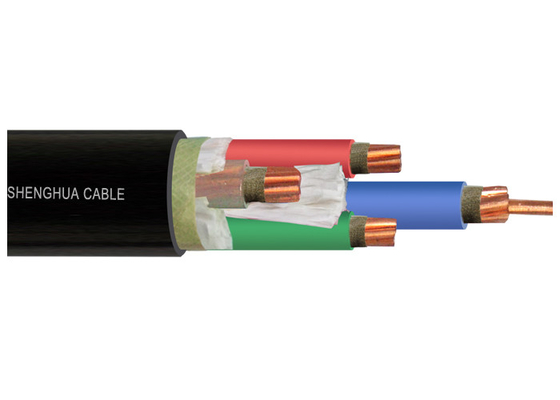

Estrutura do cabo

Condutor: Classe 1,2,5 Condutor de cobre flexível
Ecrã: fita microfóbica
Isolamento: PVC ou LSZH PO
Capa: PVC: (facultativo)
Voltagem nominal: 450/750V

Padrão

IEC 60502,60331 IEC 60227, IEC 60331, IEC 601034, IEC 60754 GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001

CE, CCC, KEMA

Construções

Condutor: condutor circular de cobre, conforme com a norma IEC 60228, classe 2

Isolamento: XLPE/A

Revestimento interno: LSOH

LSOH, preto.

Nota: cor do isolamento conforme normas ou requisitos do cliente

Aplicações

Usado para edifícios altos, hospitais, teatros, centrais elétricas, túneis de metrô ou indústria petroquímica ou outros locais especiais necessários para baixo fumo, cabo limpo e seguro sem halogênio.

Normas

Internacional: IEC 60502, IEC 60227 IEC 60331, IEC 601034

China: GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001

Outras normas, tais como BS, DIN e ICEA, mediante pedido

Dados técnicos

Voltagem nominal: 0,6 KV

Temperatura máxima do condutor: normal (90°C), curto-circuito não superior a 5 s (a temperatura máxima do condutor não deve exceder 250°C)

Temperatura ambiente mínima.:O cabo deve ser pré-aquecido se a temperatura ambiente for inferior a 0 °C

Min. Raio de curvatura: cabo de núcleo único 20 ((d+D) ± 5%

Cabos multicore 15 ((d+D) ± 5%

Certificados

CE, RoHS, CCC, KEMA e mais outros a pedido

Características de funcionamento

1Temperatura de funcionamento admissível a longo prazo do condutor de cabo ≤ 70°C
2, Temperatura máxima de funcionamento do cabo em caso de curto-circuito (tempo de duração máximo não superior a 5 s):≤ 300 mm2 de condutor de cabo ≤ 160°C, ≥ 300 mm2 de condutor de cabo ≤ 140°C.
3, A temperatura de colocação deve ser superior a 0°C,Radius de flexão admissível do cabo:para cabo não blindado de núcleo único, deve ser não inferior a 20 vezes o seu diâmetro exterior; para cabo não blindado de núcleo múltipla,deve ser não inferior a 15 vezes o seu diâmetro exterior
4, com propriedade retardadora de chama,ZA,ZB,ZC,ZD são 4 tipos
5, O produto é aplicável a linhas de transmissão e distribuição AC 50 Hz com tensão nominal de 0,6/1KV


Embalagem e transporte

Somos capazes de cumprir os mais rigorosos cronogramas de entrega de acordo com cada ordem de compra.O cumprimento do prazo é sempre a principal prioridade, uma vez que qualquer atraso na entrega do cabo pode contribuir para o atraso geral do projecto e para o excesso de custos.
O cabo é fornecido em bobinas de madeira, caixas onduladas e bobinas.A marcação exigida deve ser impressa com um material à prova de intempéries nas laterais do tambor, de acordo com as exigências do cliente..
