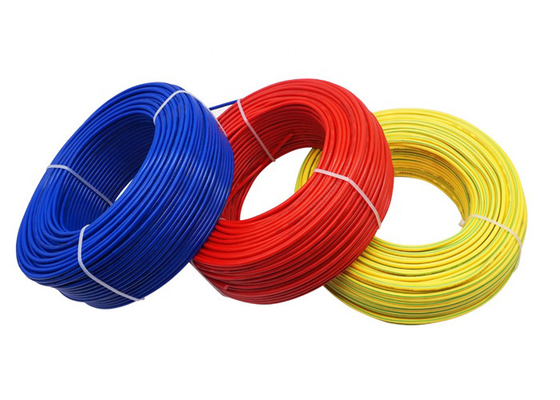

Cabo flexível 3 núcleos 2,5mm com isolamento e revestimento em PVC do Grupo Shanghai Shenghua, cabo multi-condutor de cobre

3 núcleo 2.5mm fio flexível com PVC isolado e casaco multi-núcleo cabo condutor de cobre

Excelência em Engenharia: Propulsando a Precisão na Automação Industrial

Shanghai Shenghua Cable (Group) Co., Ltd. classificada como a segunda maior fabricante de cabos da China, com 110.000 km de produção anual e 21 fábricas certificadas pela ISO, redefine a confiabilidade com seu 3×2.5 mm de cabo condutor de cobre flexível (H05VV-F) Projetada para comutadores, controladores de motores e painéis de instrumentação, esta solução certificada pela IEC 60227 combina ultra-flexibilidade, durabilidade,e segurança para satisfazer as exigências dos ambientes industriais de alta vibração a nível mundial

1. Construção de ponta para aplicações críticas

• Condutores ultra flexíveis:
  • Classe 5 Cobre (CEI 60228): condutores filamentosos (por exemplo, 3 × 49 / 0,25 mm para 2,5 mm2) permitem flexibilidade de flexão de 360 °, reduzindo a fadiga em configurações dinâmicas como braços robóticos ou máquinas em movimento


  • Baixa resistência: perda de energia mínima (por exemplo, 0,387 Ω/km para variantes de 50 mm2), aumentando a eficiência na distribuição de energia


• Proteção de três camadas:
  • Isolamento PVC/D: Resiste a cargas contínuas a 70 °C e à exposição a produtos químicos (por exemplo, óleos, solventes) em painéis industriais.
  • Envoltura PVC-ST5 : retardadora de chama e resistente à abrasão, reduzindo a propagação do fogo em 80% em equipamentos fechados


• Projeto de poupança de espaço:
  • 6× OD Radius de curvatura: Adequa-se a condutos apertados e gabinetes de controle lotados (por exemplo, 11,4 mm OD para 3×2,5 mm2).
  • Construção leve: 162 kg/km peso (3×2,5 mm2) simplifica a instalação em 40% em comparação com cabos blindados



2. Desempenho e segurança certificados

• Conformidade global:
  • Normas: IEC 60227, GB/T 5023-2008, com certificação BS/DIN/ICEA opcional.
  • Certificações: CE, RoHS, CCC, KEMA, garantindo o acesso ao mercado da UE/UKCA


• Segurança elétrica:
  • 300/500V: Otimizado para circuitos de controlo de baixa tensão.
  • Resistência a curto-circuito: Resiste a 160 °C durante 5 segundos durante falhas.

3. Especificações técnicas (série H05VV-F)

4. Aplicações que redefinem a fiabilidade

• Motor Starters & Controllers: Condutores flexíveis absorvem vibrações nos sistemas HVAC e em cintas transportadoras.
• Equipamento de retificação: o isolamento PVC/D resiste ao esforço térmico nas unidades de conversão de potência.
• Integração de energias renováveis: Conecta inversores solares em equipamento de comutação (tolerância de 70°C)



5. Por que os líderes mundiais da indústria escolhem a Shenghua?

• Fabricação Prowess:
  • 80+ Tipos de cabos: da transmissão de energia às soluções de supercondução (por exemplo, os cabos de 35 kV líderes mundiais)
    2

    3
    .
  • Política de zero defeitos: rigoroso controlo da qualidade alinhado com a IEC 60227 e a GB/T 5023
    1
    .
• Agilidade da cadeia de abastecimento:
  • Entrega global de 10 dias: bobinas com fita BOPP e tampas higroscópicas.
    1
    .
• Suporte inigualável:
  • Linha Técnica 24 horas por dia: resposta global de 72 horas (24 horas em Xangai).
  • Garantia PICC: 12 meses de cobertura incluindo depuração gratuita

Descrições

Cordão de revestimento de PVC comum
Designação de código: 60227 IEC53 (International), RVV ((H05VV-F) 300/500V ((China)
Construções

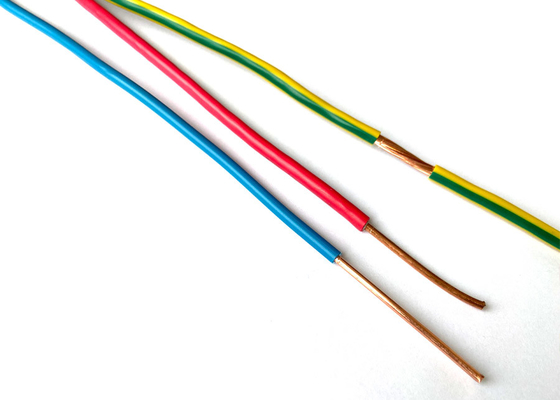

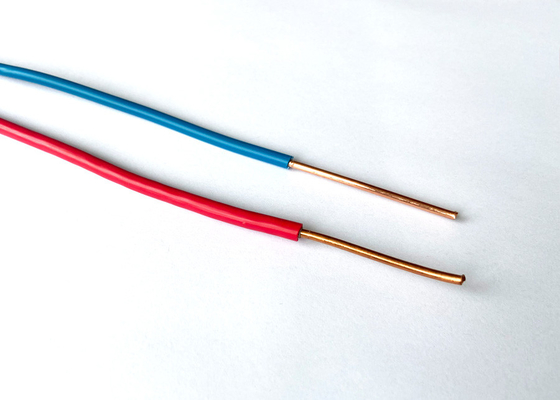

1 Condutor: condutor de cobre flexível, conforme com a norma IEC 60228, classe 5
2 Isolamento: PVC/D
3 Envase: PVC tipo ST5

Aplicações

Utilizados nos painéis de comando, relé e instrumentação dos interruptores de energia e para fins como conectores internos nos equipamentos de retificação, arranque de motores e controladores.
Normas
Internacional: CEI 60227
China: GB/T 5023-2008
Outras normas, tais como BS, DIN e ICEA, mediante pedido
Dados técnicos
Tensão nominal: 300/500 V
Temperatura máxima do condutor em utilização normal: 70°C
Min. raio de curvatura: 6 x excesso de carga do cabo
Certificados
CE, RoHS, CCC, KEMA e mais outros a pedido
