Detalhes do produto:
Condições de Pagamento e Envio:
|
| Voltagem nominal: | 0.6/1kv | Fabricante: | N.o 2 na indústria chinesa de cabos |
|---|---|---|---|
| Área da seção transversal: | 1.5-1000 mm quadrados | Cor exterior da bainha: | Preto ou conforme pedido |
| Marca de base: | Faixa numérica ou colorida para o núcleo principal | Cabo Mark: | Impressão com tinta ou em relevo |
| Embalagem: | Tambor de madeira de aço do tratado | Tamanho do cilindro: | Max. 2240 mm (altura) * 2240 mm (( comprimento) * 1400 mm (largura) |
| Marca da Bateria: | pulverização de tinta | corporaçõ: | Grupo shenghua |
| Marca: | Sh Cable | ||
| Destacar: | Classe 2 IEC 60228 Cabos elétricos,Cabos elétricos multi-núcleo Xlpe |
||

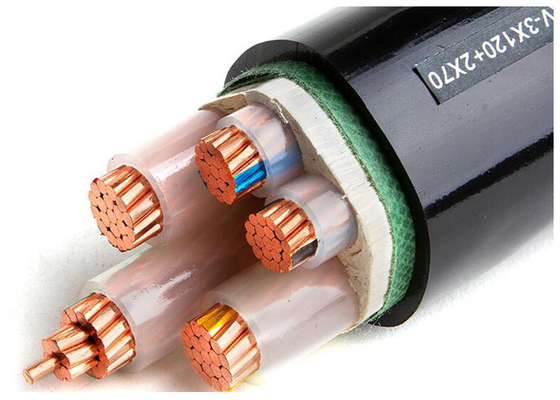

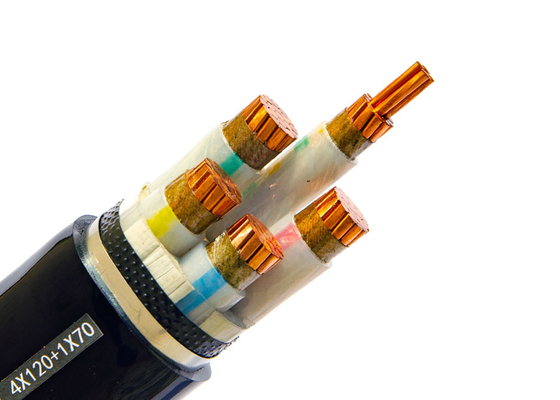

Cabos de energia de cobre de baixa tensão, multi-núcleo, com isolamento XLPE e certificados
Classificação contínua de 90°C + Sobrecarga de emergência de 160°C para carregadores rápidos e instalações subterrâneas
Com as vendas globais de veículos elétricos projetadas para exceder 40 milhões anualmente até 2030 (IEA), os problemas de superaquecimento e durabilidade nos cabos de carregamento são gargalos críticos. A Shenghua Power Cable aborda isso com cabos isolados com XLPE de baixa tensão, projetados para suportar calor contínuo de 90°C e sobrecargas de curto prazo de 160°C—validados em carregadores rápidos CC de 150kW+ e estações de carregamento subterrâneas. Nossos projetos certificados CE + KEMA combinam isolamento XLPE e revestimento FR-PVC para eliminar os riscos de degradação térmica, garantindo ao mesmo tempo a blindagem EMI para uma entrega de energia estável
Resiliência Térmica:
Blindagem EMI:
Durabilidade Mecânica:
| Parâmetro | Cabo Shenghua XLPE | Padrão da Indústria |
|---|---|---|
| Tensão Nominal | 0,6/1kV | 0,6/1kV |
| Temperatura Máx. do Condutor | 90°C (160°C de emergência) | 70°C (PVC) |
| Raio de Curvatura | 5× diâmetro externo do cabo | 8× diâmetro externo do cabo |
| Blindagem EMI | Atenuação de 40 dB a 1 GHz | Sem blindagem (típico) |
| Certificações | CE, KEMA, RoHS, CCC | CE (básico) |
Aplicações: O cabo isolado XLPE é usado como linha de distribuição e transmissão de energia com tensão nominal de 0,6/1KV.
Construção:
| Condutor | Condutor de cobre de acordo com IEC 60228, Classe 2 |
| Condutor circular ou moldado | |
| Condutor flexível (classe 5) opcional. | |
| Isolamento | XLPE (Polietileno Reticulado) com classificação de 90℃, muitas cores opcionais |
| Tela metálica opcional | Trançado de fios de cobre ou fita de cobre opcional |
| Revestimento | PVC ou FR-PVC tipo ST2 para IEC 60502, preto ou vermelho ou personalização |
Conselhos para pedidos
Tensão nominal
Padrão de aplicação: IEC/BS/UL/GB
Número de núcleos e identificação dos núcleos do cabo
Tamanho e construção do condutor
Tipo de isolamento
Blindado ou não blindado. Se blindado, o tipo e o material da blindagem
O requisito do revestimento
Comprimento do cabo e requisito de embalagem
Outro requisito
Dados técnicos: Tensão nominal: 0,6/1kV Baixa tensão
Temperatura máxima do condutor: em condições normais (90℃), de emergência (130℃) ou curto-circuito não superior a 5 s (250℃).
Temperatura ambiente mínima. 0 OC, após a instalação e somente quando o cabo estiver em uma posição fixa
Raio de curvatura mínimo: 20 x diâmetro externo do cabo para um único núcleo sem blindagem
15 x diâmetro externo do cabo para multi-núcleo sem blindagem
15 x diâmetro externo do cabo para um único núcleo com blindagem
12 x diâmetro externo do cabo para multi-núcleo com blindagem
Padrões: Internacional: IEC 60502, IEC 60228, (IEC 60332-3 apenas para tipo FR)
China: GB/T 12706, (GB/T 18380-3 apenas para tipo FR)
Outros padrões como BS, DIN, VDE e ICEA mediante solicitação
Instalação
1. A temperatura de instalação não deve ultrapassar 20℃. Se a temperatura ambiente for inferior a 0℃, o cabo deve ser pré-aquecido.
2. O raio de curvatura do cabo não deve ser inferior a 8 vezes.
3. Após a instalação, o cabo deve suportar o teste de tensão por 15 minutos. 3,5kv D.C.
Parâmetro técnico:
Ficha de dados para o cabo de alimentação de quatro núcleos
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Embalagem e envio: Somos capazes de cumprir os cronogramas de entrega mais rigorosos de acordo com cada pedido de compra. Cumprir o prazo é sempre a principal prioridade, pois qualquer atraso na entrega do cabo pode contribuir para o atraso geral do projeto e estouro de custos.
O cabo é fornecido em bobinas de madeira, caixas de papelão ondulado e bobinas. As extremidades do cabo são seladas com fita autoadesiva BOPP e tampas de vedação não higroscópicas para proteger as extremidades do cabo da umidade. A marcação necessária deve ser impressa com um material à prova de intempéries nas partes externas do tambor, de acordo com a exigência do cliente.
Serviço pós-venda
Nós, Shanghai Shenghua Cable Group, somos especializados em P&D e fabricação de cabos e fios. Passamos pela Certificação do Sistema de Qualidade Internacional ISO9001:2008 (ZDHY), que abrange todo o processo de gestão da empresa. Um sistema abrangente de controle de qualidade foi implementado para garantir que os produtos atendam aos padrões internacionais. Nosso princípio é: Criar uma empresa de primeira linha, produto de alta classe, excelente serviço e marca conhecida. "Respeitar a garantia de qualidade, dedicado a fornecer aos usuários produtos confiáveis sempre" é nosso compromisso com a qualidade. Os produtos de nossa empresa são segurados pela PICC (People's Insurance Company of China). Além disso, oferecemos garantias específicas conforme abaixo:
1．Garantimos que cumpriremos os requisitos do período de garantia especificados no contrato.
2. Seremos fabricados sob esta especificação e que os Bens serão novos, não utilizados, dos modelos mais recentes ou atuais. Uma vez selecionados, forneceremos os Bens estritamente de acordo com os requisitos do Contrato.
3. A garantia permanecerá válida por doze (12) meses após os Bens, ou qualquer parte
deles, conforme o caso, tiverem sido entregues e aceitos no destino final
indicado no SCC, ou por dezoito (18) meses após a data de envio do porto ou
local de carregamento no país de origem, o que ocorrer primeiro.
4. Durante o período de garantia, o comprador pode proclamar diretamente ao fabricante por escrito ou pelo agente, caso haja algum problema na qualidade dos Bens. O fabricante fará o reparo ou substituição em tempo razoável e arcará com todas as despesas relacionadas a isso.
