Detalhes do produto:
Condições de Pagamento e Envio:
|
| condutor: | Comprima o condutor de alumínio encalhado, Cl.2 conforme IEC 60228 | Isolamento: | XLPE (polietileno ligado) avaliado em 90 OC |
|---|---|---|---|
| Amostra: | livre | Cor da isolação: | VERMELHO, AMARELO, AZUL |
| Bainha: | Tipo ST2 do PVC ou do FR-PVC a IEC 60502, preto | Tela: | fita de cobre |
| corporaçõ: | Grupo shenghua | Marca: | Sh Cable |
| Destacar: | XLPE Cabo Isolamento,XLPE isolou o cabo |
||

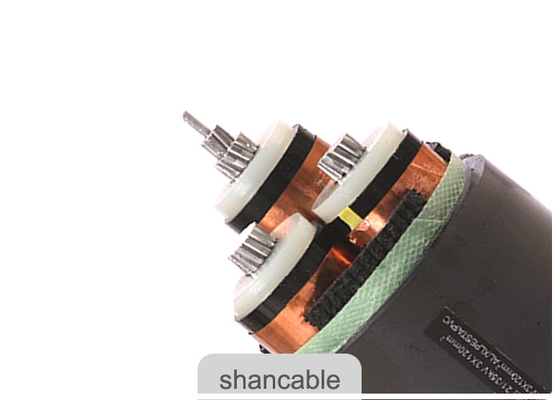

O condutor de alumínio XLPE de três núcleos isolou a tensão média 21/35kV do cabo distribuidor de corrente
Construção
Condutor: Comprima o condutor de alumínio encalhado, Cl.2 conforme IEC 60228
Tela de condutor: Semicondutor
Isolação: XLPE (polietileno ligado) avaliado em 90 OC
Tela de isolação: Semicondutor
Tela: Fita de cobre
Bainha: Tipo ST2 do PVC ou do FR-PVC a IEC 60502, preto
Aplicações
Para colocar dentro e fora. Capaz de carregar determinada tração durante a instalação, mas forças mecânicas não externos. Colocar o único cabo do núcleo em canais magnéticos não é permitida.
Padrões
International: IEC 60502-1, IEC 60228,
China: GB/T 12706, (GB/T 18380-3 para ZR-YJV somente)
Outros padrões tais como BS, RUÍDO e ICEA mediante solicitação
Dados técnicos
Tensão avaliado: 21/35(36) de quilovolt
Temperatura máxima do condutor: sob normal (90 OC), a emergência (130OC) ou procura um caminho mais curto não mais de 5 condições de s (250℃).
Mínimo Ambiental Temp. 0 OC, após a instalação e somente quando o cabo estiver em um de posição fixa
Raio de curvatura mínimo: cabo O.D de 20 x para o único núcleo
cabo O.D de 15 x para o multi núcleo
Certificados
CE, RoHS, KEMA e mais outro por pedido
Artigos comerciais: MOQ: 200m
Termos do pagamento: 30% T/T antes da produção, 70% T/T antes da entrega
Embalagem: Cilindro de madeira do ferro
Especificações
| Nom. Seção transversal do condutor | Não das costas/diâmetro. Do condutor | Espessura da isolação | Espessura da bainha | Aproximadamente O.D. |
Aproximadamente. Peso |
Máximo C.C. Resistência do condutor (℃ 20) | C.A. da tensão dos testes | Avaliação atual | |
| milímetro2 | pc/mm | milímetro | milímetro | (milímetro) | kg/km | Ω /km | kV/5min | No ar (a) | No solo (A) |
| 1 × 50 | 10/2.52 | 9,3 | 2 | 37,0 | 1360 | 0,641 | 73,5 | 170 | 165 |
| 1 × 70 | 14/2.52 | 9,3 | 2,5 | 38,0 | 1471 | 0,443 | 73,5 | 210 | 200 |
| 1 × 95 | 19/2.52 | 9,3 | 2,5 | 40,0 | 1605 | 0,320 | 73,5 | 255 | 240 |
| 1 × 120 | 24/2.52 | 9,3 | 2,5 | 42,0 | 1756 | 0,253 | 73,5 | 290 | 270 |
| 1 × 150 | 30/2.52 | 9,3 | 2,5 | 44,0 | 1910 | 0,206 | 73,5 | 330 | 305 |
| 1 × 185 | 37/2.52 | 9,3 | 2,5 | 45,0 | 2102 | 0,1640 | 73,5 | 380 | 345 |
| 1 × 240 | 48/2.52 | 9,3 | 2,5 | 48,0 | 2395 | 0,1250 | 73,5 | 435 | 400 |
| 1 × 300 | 61/2.52 | 9,3 | 3 | 50,0 | 2672 | 0,1000 | 73,5 | 510 | 455 |
| 1 × 400 | 61/2.97 | 9,3 | 3 | 53,0 | 3094 | 0,0778 | 73,5 | 595 | 525 |
| 1 × 500 | 61/3.23 | 9,3 | 3 | 55,0 | 3595 | 0,0605 | 73,5 | 690 | 600 |
| 1 × 630 | 61/3.50 | 9,3 | 3,1 | 60,0 | 4193 | 0,0469 | 73,5 | 800 | 680 |
| 1 × 800 | 91/3.20 | 5,5 | 3,1 | 65 | 4792 | 0,0367 | 73,5 | 920 | 770 |
| 1 × 1000 | 91/3.75 | 5,5 | 3,2 | 70 | 5581 | 0,0291 | 73,5 | 1040 | 860 |
| 3 × 50 | 10/2.52 | 9,3 | 3,5 | 76,0 | 4492 | 0,641 | 73,5 | 145 | 170 |
| 3 × 70 | 14/2.52 | 9,3 | 3,6 | 80,0 | 5000 | 0,443 | 73,5 | 190 | 190 |
| 3 × 95 | 19/2.52 | 9,3 | 3,7 | 83,0 | 5533 | 0,320 | 73,5 | 215 | 230 |
| 3 × 120 | 24/2.52 | 9,3 | 3,8 | 86,0 | 6054 | 0,253 | 73,5 | 240 | 255 |
| 3 × 150 | 30/2.52 | 9,3 | 3,9 | 89,0 | 6593 | 0,206 | 73,5 | 280 | 295 |
| 3 × 185 | 37/2.52 | 9,3 | 4,0 | 93,0 | 7255 | 0,1640 | 73,5 | 310 | 330 |
| 3 × 240 | 48/2.52 | 9,3 | 4,2 | 98,0 | 8216 | 0,1250 | 73,5 | 365 | 380 |
| 3 × 300 | 61/2.52 | 9,3 | 4,3 | 102,0 | 9248 | 0,1000 | 73,5 | 430 | 435 |
| 3 × 400 | 61/2.97 | 9,3 | 4,6 | 110,0 | 10663 | 0,0778 | 73,5 | 485 | 500 |
