Detalhes do produto:
Condições de Pagamento e Envio:
|
| condutor: | Alumínio | Isolamento: | XLPE |
|---|---|---|---|
| Bainha: | PVC | Não do núcleo: | 1 |
| Tensão nominal: | 1KV-35KV | Material da armadura: | Fita do fio de aço ou do aço |
| Tela: | Fita do fio de Coope | ||
| Realçar: | cabo elétrico blindado,Cabo elétrico blindado |
||

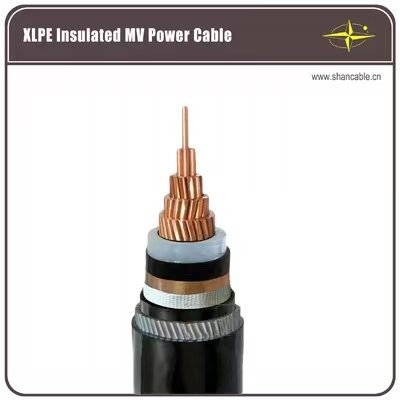

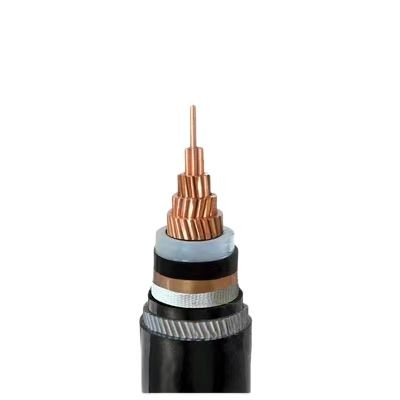

Cabo de alumínio bonde blindado personalizado do condutor, cabo distribuidor de corrente blindado
Descrição:
CU/XLPE /S TA/PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA
Construções
Condutor: O condutor de alumínio encalhado circular, conforma-se à classe 2 do IEC 60228
Isolação: XLPE/A
Tela: Fio de cobre/fita
Coberta interna: PVC
Armadura: Fio de aço ou fita galvanizada
Bainha: Tipo ST2do PVC A IEC 60502, preto
Nota: Cor da isolação conforme padrões ou exigência de cliente
Aplicações
Usado para a linha da transmissão de energia e da distribuição com a tensão avaliada em 35kv e abaixo. Comparado com características isoladas PVC dos inchaços do cabo distribuidor de corrente de cabo distribuidor de corrente, de XLPE não somente da eletricidade excelente, mecanismo, calor e envelhecimento resistentes, estrutura resistente à corrosão, mas igualmente simples esforço-resistente e química do ambiente, peso leve, nenhuma limitação colocando a gota, e permissão de alta temperatura para o trabalho a longo prazo.
Para Layling dentro e fora. Capaz de carregar determinada tração durante a instalação, mas forças mecânicas não externos. Padrões
International: IEC 60502, IEC 60228
China: GB/T 12706.1-2008
Outros padrões tais como BS, RUÍDO e ICEA mediante solicitação
Dados técnicos
Tensão avaliado: 2-35 quilovolts
Máximo Maestro Temp.: normal (90°C), procuram um caminho mais curto não mais de 5 s (160°C quando seção-área abaixo de 300milímetros2,140°C quando seção-área acima de 300milímetros2)
Mínimo Ambiental Temp.: O cabo será aquecido pre se a temperatura ambiental está abaixo de 0°C
Raio de curvatura mínimo: único cabo 20 do núcleo(d+D)±5%
cabo 15 do Multi-núcleo(d+D)±5%
Certificados
CE, RoHS, CCC, KEMA e mais outro por pedido
Tabela 4 da tensão, dos núcleos e do seção transversal
| Artigo | Categoria A, B | 3.6/6kV | 6/10kV | 8.7/15kV | 12/20kV | 18/30kV | 21/35kV |
| Categoria A, B | 6/6kV | 8.7/10kV | 12/15kV | 18/20kV | - | 26/35kV | |
| Único núcleo | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| Núcleo três | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
O cabo com tensão avaliada A da categoria é usado na situação que exige não sobre 1 Min. de aterrar tempo durável da falha. Para o cabo com tensão avaliada B da categoria, o tempo durável aterrando da falha não se realiza normalmente sobre 1 hora, o tempo durável máximo não se realiza sobre 8 horas, o tempo durável da falha à terra anual completamente não deve realizar-se sobre 125 horas, a categoria C inclui todo o sistema espera a categoria A e B.
Descrição:
CU/XLPE /S TA/PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA
Construções
Condutor: O condutor de cobre encalhado circular, conforma-se à classe 2 do IEC 60228
Isolação: XLPE/A
Coberta interna: PVC
Armadura: Fio de aço ou fita galvanizada
Bainha: Tipo ST2do PVC A IEC 60502, preto
Nota: Cor da isolação conforme padrões ou exigência de cliente
Aplicações
Usado para a linha da transmissão de energia e da distribuição com a tensão avaliada em 35kv e abaixo. Comparado com características isoladas PVC dos inchaços do cabo distribuidor de corrente de cabo distribuidor de corrente, de XLPE não somente da eletricidade excelente, mecanismo, calor e envelhecimento resistentes, estrutura resistente à corrosão, mas igualmente simples esforço-resistente e química do ambiente, peso leve, nenhuma limitação colocando a gota, e permissão de alta temperatura para o trabalho a longo prazo.
Para Layling dentro e fora. Capaz de carregar determinada tração durante a instalação, mas forças mecânicas não externos. Padrões
International: IEC 60502, IEC 60228
China: GB/T 12706.1-2008
Outros padrões tais como BS, RUÍDO e ICEA mediante solicitação
Dados técnicos
Tensão avaliado: 2-35 quilovolts
Máximo Maestro Temp.: normal (90°C), procuram um caminho mais curto não mais de 5 s (160°C quando seção-área abaixo de 300milímetros2,140°C quando seção-área acima de 300milímetros2)
Mínimo Ambiental Temp.: O cabo será aquecido pre se a temperatura ambiental está abaixo de 0°C
Raio de curvatura mínimo: único cabo 20 do núcleo(d+D)±5%
cabo 15 do Multi-núcleo(d+D)±5%
Certificados
CE, RoHS, CCC, KEMA e mais outro por pedido
Tabela 4 da tensão, dos núcleos e do seção transversal
| Artigo | Categoria A, B | 3.6/6kV | 6/10kV | 8.7/15kV | 12/20kV | 18/30kV | 21/35kV |
| Categoria A, B | 6/6kV | 8.7/10kV | 12/15kV | 18/20kV | - | 26/35kV | |
| Único núcleo | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| Núcleo três | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
O cabo com tensão avaliada A da categoria é usado na situação que exige não sobre 1 Min. de aterrar tempo durável da falha. Para o cabo com tensão avaliada B da categoria, o tempo durável aterrando da falha não se realiza normalmente sobre 1 hora, o tempo durável máximo não se realiza sobre 8 horas, o tempo durável da falha à terra anual completamente não deve realizar-se sobre 125 horas, a categoria C inclui todo o sistema espera a categoria A e B.
