Detalhes do produto:
Condições de Pagamento e Envio:
|
| condutor: | cobre 99,99% | Isolamento: | XLPE |
|---|---|---|---|
| flexão: | 12XO.D | Cor da isolação: | Azul, vermelho, amarelo |
| Temp de funcionamento: | 90 graus | Cabo Mark: | Imprimir ou gravar |
| principal mercado: | Aisa | ||
| Realçar: | XLPE Cabo Isolamento,cabo elétrico do xlpe |
||
O condutor de cobre XLPE de três núcleos isolou o cabo distribuidor de corrente médio da tensão 11kV

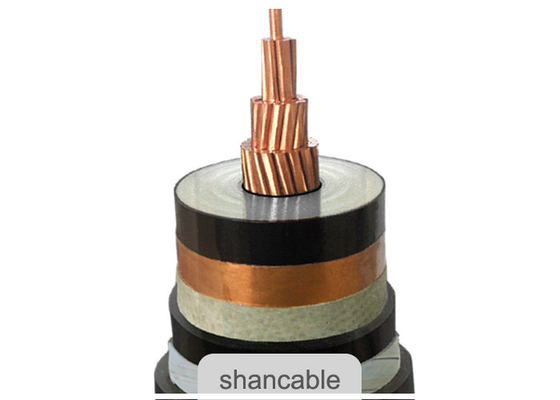

Construção
Condutor: Comprima o condutor de cobre encalhado, Cl.2 conforme IEC 60228
Tela de condutor: Semicondutor
Isolação: XLPE (polietileno ligado) avaliado em 90 OC
Tela de isolação: Semicondutor
Tela: Fita de cobre
Bainha: Tipo ST2 do PVC ou do FR-PVC a IEC 60502, preto
Nome de código:
YJ: Isolação de XLPE
V: Bainha do PVC
32: Núcleos do fio de aço armoring-3
22: Núcleos de aço da fita armoring-3
72: Núcleo de alumínio do fio armoring-1
62: Núcleo de aço inoxidável da fita armoring-1
ZR: Chama resistente
Aplicação
Usado para a linha da transmissão de energia e da distribuição com a tensão avaliada em 35kV e abaixo.
Cabo distribuidor de corrente alto e médio da tensão para a aplicação estática na terra, dentro e fora das facilidades, exteriores, em canais do cabo, na água, nas circunstâncias onde os cabos não são expostos a um esforço mecânico mais pesado e à tensão elástica.
Padrão
International: IEC 60502, IEC 60228
China: GB/T 12706
Outros padrões tais como BS, RUÍDO e ICEA mediante solicitação
Dados técnicos:
| Nom. Seção transversal do condutor | Não das costas/diâmetro. Do condutor | Espessura da isolação | Espessura da bainha | Aproximadamente O.D. |
Aproximadamente. Peso |
Máximo C.C. Resistência do condutor (℃ 20) | C.A. da tensão dos testes | Avaliação atual | |
| milímetro2 | pc/mm | milímetro | milímetro | (milímetro) | kg/km | Ω /km | kV/5min | No ar (a) | No solo (A) |
| 1 × 25 | 7/2.14 | 3,4 | 2 | 20,0 | 598 | 0,727 | 21 | 140 | 150 |
| 1 × 35 | 7/2.52 | 3,4 | 2 | 22,0 | 719 | 0,524 | 21 | 175 | 180 |
| 1 × 50 | 10/2.52 | 3,4 | 2 | 23,0 | 884 | 0,387 | 21 | 205 | 215 |
| 1 × 70 | 14/2.52 | 3,4 | 2 | 24,0 | 1097 | 0,268 | 21 | 260 | 265 |
| 1 × 95 | 19/2.52 | 3,4 | 2 | 26,0 | 1378 | 0,193 | 21 | 315 | 315 |
| 1 × 120 | 24/2.52 | 3,4 | 2 | 28,0 | 1658 | 0,153 | 21 | 365 | 360 |
| 1 × 150 | 30/2.52 | 3,4 | 2 | 30,0 | 1967 | 0,124 | 21 | 415 | 405 |
| 1 × 185 | 37/2.52 | 3,4 | 2 | 31,0 | 2335 | 0,0991 | 21 | 475 | 455 |
| 1 × 240 | 48/2.52 | 3,4 | 2 | 34,0 | 2908 | 0,0754 | 21 | 565 | 530 |
| 1 × 300 | 61/2.52 | 3,4 | 2 | 36,0 | 3507 | 0,0601 | 21 | 645 | 595 |
| 1 × 400 | 61/2.97 | 3,4 | 2,5 | 39,0 | 4503 | 0,0470 | 21 | 750 | 680 |
| 1 × 500 | 61/3.23 | 3,4 | 2,5 | 42,0 | 5479 | 0,0366 | 21 | 865 | 765 |
| 1 × 630 | 61/3.50 | 3,4 | 2,5 | 48,0 | 6952 | 0,0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3.20 | 3,4 | 2,6 | 52,0 | 7120 | 0,0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 3,4 | 2,8 | 57,0 | 10500 | 0,0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 3,4 | 2,3 | 41,0 | 895 | 0,727 | 21 | 120 | 125 |
| 3 × 35 | 7/2.52 | 3,4 | 2,4 | 44,0 | 2293 | 0,524 | 21 | 145 | 155 |
| 3 × 50 | 10/2.52 | 3,4 | 2,5 | 46,0 | 2812 | 0,387 | 21 | 175 | 180 |
| 3 × 70 | 14/2.52 | 3,4 | 2,6 | 50,0 | 3508 | 0,268 | 21 | 220 | 220 |
| 3 × 95 | 19/2.52 | 3,4 | 2,7 | 53,0 | 4402 | 0,193 | 21 | 265 | 265 |
| 3 × 120 | 24/2.52 | 3,4 | 2,8 | 56,0 | 5319 | 0,153 | 21 | 305 | 300 |
| 3 × 150 | 30/2.52 | 3,4 | 2,9 | 59,0 | 6309 | 0,124 | 21 | 350 | 340 |
| 3 × 185 | 37/2.52 | 3,4 | 3,0 | 62,0 | 7319 | 0,0991 | 21 | 395 | 380 |
| 3 × 240 | 48/2.52 | 3,4 | 3,2 | 68,0 | 9218 | 0,0754 | 21 | 470 | 435 |
| 3 × 300 | 61/2.52 | 3,4 | 3,4 | 72,0 | 11159 | 0,0601 | 21 | 535 | 485 |
| 3 × 400 | 61/2.97 | 3,4 | 3,6 | 81,0 | 15107 | 0,0470 | 21 | 610 | 520 |
